    貼片三極管怎么識別區分
    貼片三極管是由傳統引線式三極管發展過來的,管芯相同、僅封裝不同,并且大部分沿用引線式的原型號,伴隨電子行業的發展,很多新型貼片三極管也紛紛誕生。
    例如,過去采用TO-220封裝的功率MOSFET,由于減小了導通電阻(幾毫歐~幾十毫歐),并采用新型散熱良好的結構,現在可用D-PAK封裝、SOT-89封裝或SO-8封裝。
    例如為增加安裝密度,進一步減小印制板尺寸,開發出了帶阻三極管、組合三極管等等。
    近年來,通信系統的頻率越來越高,又開發出不少通信專用三極管,如砷化鎵微波三極管及功放管等。
    本文主要介紹如何進行貼片三極管的基本識別知識,關于貼片三極管其他方面知識將陸續更新 ,下面我們將簡單介紹一下如何識別區分貼片三極管。
    貼片三極管
    識別方法一: 型號識別
    國內三極管型號是“3A~3E”開頭、美國是“2N”開頭、日本是“2S”開頭。目前市場上以2S開頭的型號占多數。    歐洲對三極管的命名方法是用A或B開頭(A表示鍺管,B表示硅管),第二部分用C、D或F、L(C——低頻小功率管,F(xiàn)——高頻小功率管、D——低頻大功率管、L——高頻大功率管);用S和U分別表示小功率開關管和大功率開關管;第三部分用三位數表示登記序號。例如,BC817表示硅低頻小功率三極管(fT=200MHz),通用小信號放大三極管。還有一些三極管型號是由生產工廠自己命名的(廠標),是不標準的。例如,摩托羅拉公司生產的三極管是以M開頭的。如在一個封裝內帶有兩個偏置電阻的NPN三極管,其型號為MUN2211T1,相應的PNP三極管為MUN2111T1(型號中T1也是該公司的后綴)。    一些塑封封裝尺寸較大的管子,如D-PAK封裝,由于頂面面積小,往往將日本型號中的2S省略。如2SC2712,打印為C2712;2SA562打印為A562,等等。
    識別方法二: 型號代碼
    貼片三極管封裝尺寸較大的可以打印簡化型號,而尺寸小的封裝,如SOT-23、SC-70等只能打印型號代碼。例如,摩托羅拉公司生產的SOT-23封裝的三極管BC817-16T1,其型號代碼為A6(型號中16與hFE有關,T1是后綴);SC-59封裝的MUN2211T1代碼為8A;而MUN2111T1的代碼為6A。
    這里要指出的是,型號代碼是生產廠自行設定的,同一種型號由不同工廠生產,其型號代碼也可能不同;即使同一工廠生產,不同封裝的三極管也會有同樣的型號。如上述BC817-16T1及MUN2111T1同為摩托羅拉公司生產,型號不同,封裝不同,但代碼都是A6。這種現象其它公司也存在,使用者要特別注意!    型號與型號代碼的關系目前沒有統一的技術資料可供查閱和對照。目前分析進口電子產品或維修時,很難從型號代碼上判斷是何種型號的三極管,這是一個難點。
    識別方法三: 封裝代號與尺寸

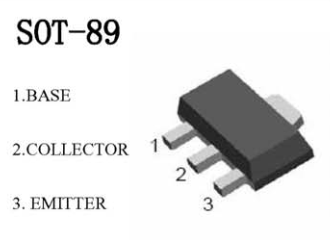

    同一種封裝有不同的封裝代號。如SOT-89就有SC-62、MPT、MP4等代號。表1列出常用的貼片三極管封裝代號及其尺寸。
    從器件的封裝尺寸可以了解貼片三極管的功率大小。如比SOT-23封裝尺寸小的貼片三極管都是小功率管,IC<800mA,SOT-89~SOT-223封裝的是中功率管,IC在1~3A范圍,功率可達2W左右;D-PAK及D2PAK封裝的貼片三極管功率更大。一般貼片三極管很少有大功率管。
    貼片三極管中有4~6引腳的,其中4引腳的有一些是砷化鎵超高頻三極管、微波三極管或雙柵場效應管,而5~6引腳的是組合三極管。
