三極管作為電子電路中常用器件，有NPN和PNP兩種類型，在區分三極管型號時，只要知道基極是P型材料還是N型材料就可以了，隨著科技的進步，貼片三極管在我們?nèi)粘Ｉ钪写罅渴褂茫娐吩O(shè)計中，三極管的需求作用在不斷的上升增加，現在市面上貼片三極管型號規格眾多，可以根據實際需要進行適當選擇，那么貼片三極管型號規格有哪些呢？

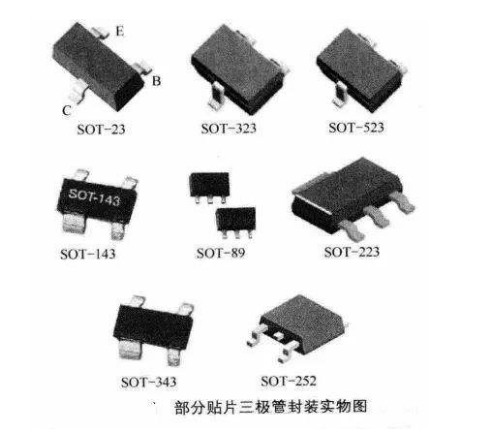

貼片三極管特性

在電子元器件市場上三極管在款封裝、型號、材質、特性是不一樣的，三極管是一種電流控制電流的半導體器件，對微弱信號起著放大和作無觸點作用。貼片三極管在使用過程中具有結構牢固、體積小、壽命長、耗電省等一系列獨特優點。貼片三極管有一個重要參數即電流放大系數，貼片三極管還可作電子開關，以配合其它電子元件構成振蕩器等。在貼片三極管代換時，必須了解原管子性能、結構或特殊要求。

貼片三極管分類 貼片三極管按極性劃分為：NPN型三極管和PNP型三極管，貼片三極管按材料分為：硅三極管和鍺三極管，按貼片三極管工作頻率劃分為：低頻三極管和高頻三極管，按貼片三極管功率分為：小功率三極管、中功率三極管、大功率三極管，按貼片三極管用途分為：放大管和開關管。由于貼片三極管分類不同，性能和功能上也有所不同，在貼片三極管實際使用中可根據需要進行適當選擇，以滿足不同需求。

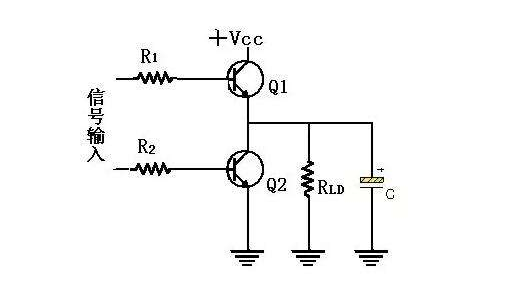

貼片三極管開關電路

貼片三極管除可以做交流信號放大器外，也可做為開關之用。但嚴格說起來，貼片三極管與機械接點式開關在動作上并不相同，但卻具有機械式開關所沒有的特點。當貼片三極管開關處于飽和導通狀態時發射結和集電結均處于正向偏置。處于放大狀態貼片三極管特征是發射結處于正向偏置，集電結處于反向偏置。貼片三極管外形與普通三極管外形相同，當其處于工作于截止區和飽和區時，相當于電路切斷和導通。由于貼片三極管具有完成斷路和接通作用，被廣泛應用于各種開關電路之中。

貼片三極管用途

 貼片三極管常用于開關電源電路、高頻振蕩電路、驅動電路、模數轉換電路、脈沖電路及輸出電路等。 當加在貼片三極管發射結電壓大于PN結的導通電壓時，并且貼片三極管基極電流增大到一定程度，集電極電流將不再隨基極電流增大而增大，而是處于一定值附近不再變化。貼片三極管和插件三極管具有同樣功能，只不過是三極管的封裝不同。貼片三極管在外形上更小、省空間同時免去人工插件。
