貼片電阻是什么-貼片電阻好壞怎么判斷
  • 發布時間:2020-05-05 16:31:23
  • 來源:
  • 閱讀次數:
貼片電阻是什么-貼片電阻好壞怎么判斷
如今,很多行業及領域都有用到貼片電阻,什么是貼片電阻呢?貼片電阻雖然是常見電器設備中數量最多的元件,但是它穩定性好,不容易損壞,也就是說貼片電阻的損壞率很低,如果出現損壞的情況,一般分為兩個原因,一個是外部的,一個是內部的,今天我們就來了解下貼片電阻怎么判斷好壞及相關內容吧。

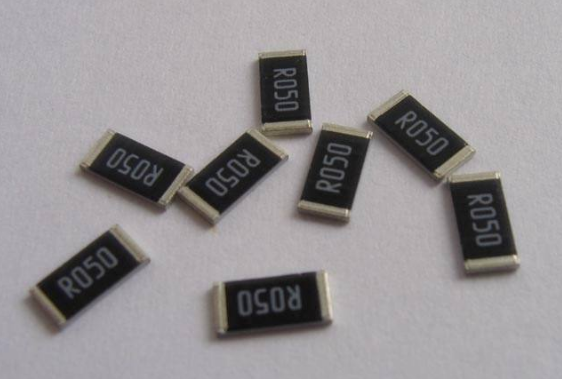

貼片電阻
貼片電阻是什么
貼片電阻,是金屬玻璃鈾電阻器中的一種。是將金屬粉和玻璃鈾粉混合,采用絲網印刷法印在基板上大功率貼片電阻器制成的電阻器。耐潮濕,高溫,溫度系數小。表面組裝技術(SMT)的應用已十分普遍,采用SMT組裝的電子產品的比例已超過90%。我國從八十年代起開始應入SMT技術。
貼片電阻怎么判斷好壞
1、用萬用表在線測量,電阻值大于標稱值時,說明元件有斷路性故障或電阻值變大,已經損壞;所測阻值小于標稱值時,要考慮到是外圍并聯元件對其造成的影響,應將元件一端或兩端脫開電路進行測量,以便得出確切的測量結果。
2、貼片電阻的外觀特征如下。
1)貼片電阻表面二次玻璃體保護膜應覆蓋完好,出現脫落,可能已經損壞。
2)元件表面應該是平整的,若再現一些“凸凹”,可能損壞。
3)元件引出端電極一般應平整、無裂痕針孔、無變色現象,如果出現裂紋,則可能損壞。
4)貼片電阻體表面顏色燒黑,可能已經損壞。
5)電阻體己經變形,可能損壞。

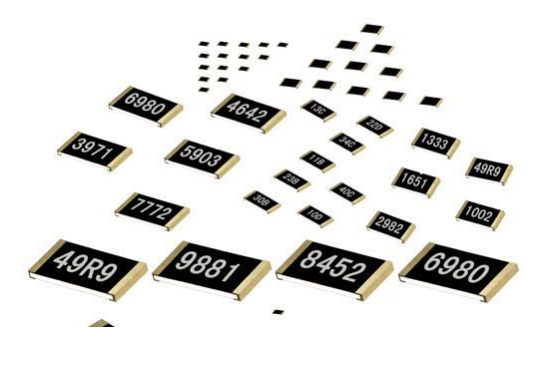

貼片電阻
貼片電阻的作用
貼片電阻的作用主要分為:分壓、分流、阻抗匹配和濾波,零歐姆電阻、可變電阻、特殊電阻的作用。
貼片電阻應用
1、高端計算機
2、工業設備
3、阻值范圍廣
4、自動控制設備
5、通訊設備-醫療設備
6、高科技多媒體電子設備
貼片電阻的發展:
貼片電阻這個系統已經發展的如此龐大,作為基礎元件應用于各種電子產品中,但是它并沒有停下腳步,還在向完美前進,相信在不久的將來貼片電阻還會進一步地縮小體積、提高性能、降低價格,那么相對于也會淘汰掉一部分過時的,增加一些新鮮的規格材質型號等。
貼片電阻是什么材料制成的
貼片式電阻一般由以下材料制作而成:基材是氧化鋁,電阻材料是氧化釕
1、基板(陶瓷基板)
2、電阻漿(R膏)
3、背導材料
4、正導材料及側導材料(Ag漿)
5、一次保護玻璃G16、二次保護玻璃G27、Mark標記材料。

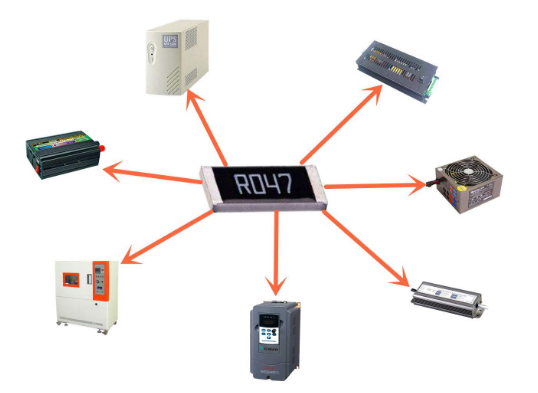

貼片電阻
貼片式電阻器主要是由四大部分組成的
1)基板:
基板材料一般采用96%的三氧化二鋁陶瓷。基板除了應具有良好的電絕緣性外,還應在高溫下具有優良的導熱性。電性能和機械強度等特征。此外還要求基板平整,劃線準確。標準,以充分保證電阻。電極漿料印刷到位。
2)電阻膜:
用具有一定電阻率的電阻漿料印刷到陶瓷基板上,再經燒結而成。電阻漿料一般用二氧化釕。
3)保護膜:
將保護膜覆蓋在電阻膜上,主要是為了保護電阻體。它一方面起機械保護作用,另一方面使電阻體表面具有絕緣性,避免電阻與鄰近導體接觸而產生故障。在電渡中間電極的過程中,還可以防止電渡液對電阻膜的侵蝕而導致電阻性能下降。保護膜一般是低熔點的玻璃漿料,經印刷燒結而成。
4)電極:
是為了保證電阻器具有良好的可焊性和可靠性,一般采用三層電極結構:內。中。外層電極。內層電極是連接電阻體的內部電極,其電極材料應選擇與電阻膜接觸電阻小,與陶瓷基板結合力強以及耐化學性好,易于施行電鍍作業。一般用銀鈀合金印刷燒結而成。中間層電極是鍍鎳層,又稱阻擋層。其作用是提高電阻器在焊接時的耐熱性,緩沖焊接時的熱沖擊。它還可以防止銀離子向電阻膜層的遷移,避免造成內部電極被蝕現象(內部電極被焊料所熔蝕)外層電極錫鉛層,又稱可焊層。其作用是使電極有良好的可焊性,延長電極的保存期。一般用錫鉛系合金電鍍而成。
矩形片式電阻按電阻材料分成薄膜型電阻和厚膜電阻。其中薄膜型電阻的精度高電阻溫度系數小。穩定性好,但阻值范圍較窄,適用于精密和高頻領域。厚膜電阻則是電路中應用較廣泛的。
