交流電路都是由電阻R，電感L和電容C相互間的組合構成的。R，L和C這些電路基本要素被稱為電路參數。研究交流電路，需要分開考慮各個參數對電路的影響。
一、純電阻電路
純電阻電路的電感很小，因此在一般頻率下，電路中的感抗相對阻抗可以忽略不計。在純電阻電路中，所有外加電壓全部落在電阻上，被電阻消耗掉。純電阻電路也被稱為零電感電路。

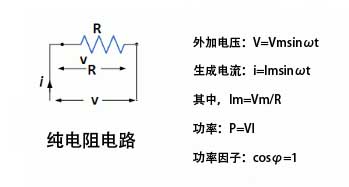

（圖一）
從瞬時外加電壓和瞬時生成電流表達式，可以證明：在純電阻電路中，外加電壓與生成電流同相位。
（圖二）
觀察圖二，純電阻電路的功率曲線（Power）一直為正，即純電阻電路中功率不為零。這是因?yàn)樗矔r(shí)電壓值與瞬時電流值總是同時為正，同時為負，導致它們的積總為正。其中，功率曲線的頻率是電壓、電流曲線的兩倍。
純電阻電路的功率因子cosφ=1。
二、純電感電路
一個純電感線圈定義為沒有歐姆電阻，因此該線圈也就不存在熱量損耗([公式] )。實際上我們無法得到一個純電感，平常的電感線圈是因?yàn)閷?dǎo)線直徑足夠大，使得線圈的歐姆電阻小得可以忽略不計，但實際上電阻還是有的。
由于線圈的自感特性，當一個交流電壓施加在一個純電感電路時，線圈都會相應產生一個反向電動勢。這個反向電動勢總是阻礙流經線圈的電流的變化（上升或下降）。由于電路中沒有電阻，不存在電壓降，因此外加電壓僅僅用于平衡線圈產生的自感電動勢。

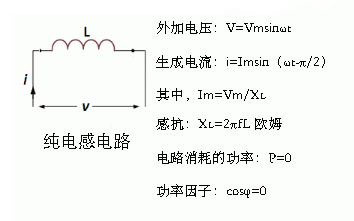

（圖三）
從瞬時外加電壓和瞬時生成電流的表達式，可以看出，在純電感電路中，生成電流比外加電壓滯后π/2個相位。

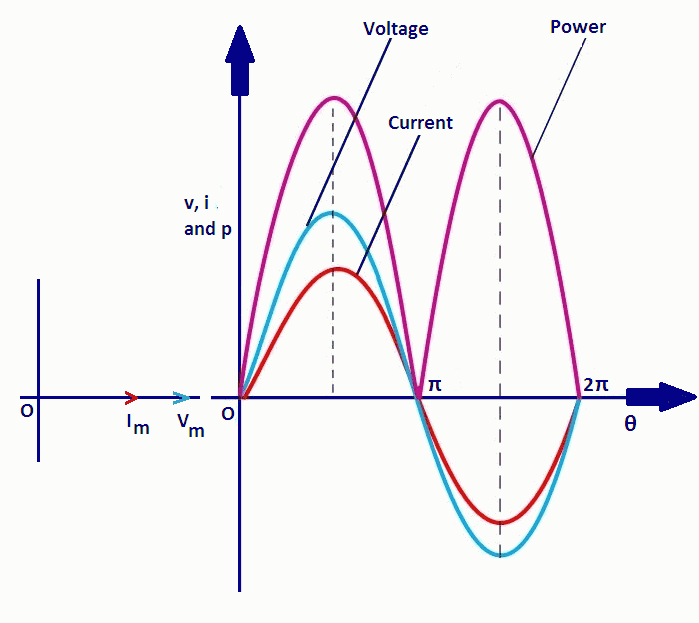

（圖四）
觀察圖四中的功率曲線（Power）,其位于θ軸上下部分是一樣的，因此在半周期內，純電感電路平均功率為0。
在純電感電路第一個1/4周期內，電源提供的能量（或功率）被存儲在線圈周圍的磁場內。緊接著在下一個1/4周期，磁場消失，存儲在磁場中的能量回到電源。所以在純電感電路中沒有消耗能量（或功率）。
感抗
在電路中，電感對交流電流產生的阻礙作用被稱為感抗。感抗是所有電感器的一個特性，符號是XL。
XL=ωL = 2πfL 歐姆
其中，f是頻率（Hz），L是電感（H）。
感抗的單位是歐姆。一個電感器的感抗與外加電壓頻率成線性正比。
三、純電容電路
當一個交流電壓施加在一個純電容電路時，交流電源先是在一個方向給電容器充電，接著在另一個方向給電容器充電。

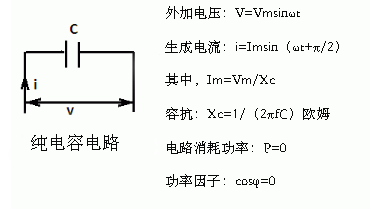

（圖五）
從瞬時外加電壓和瞬時生成電流表達式，可以看出，在純電容電路中，生成電流比外加電壓領先π/2相位。

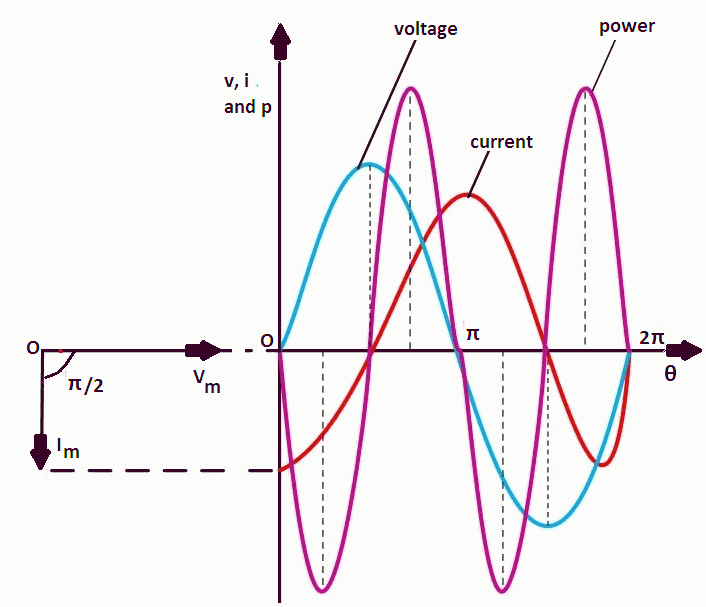

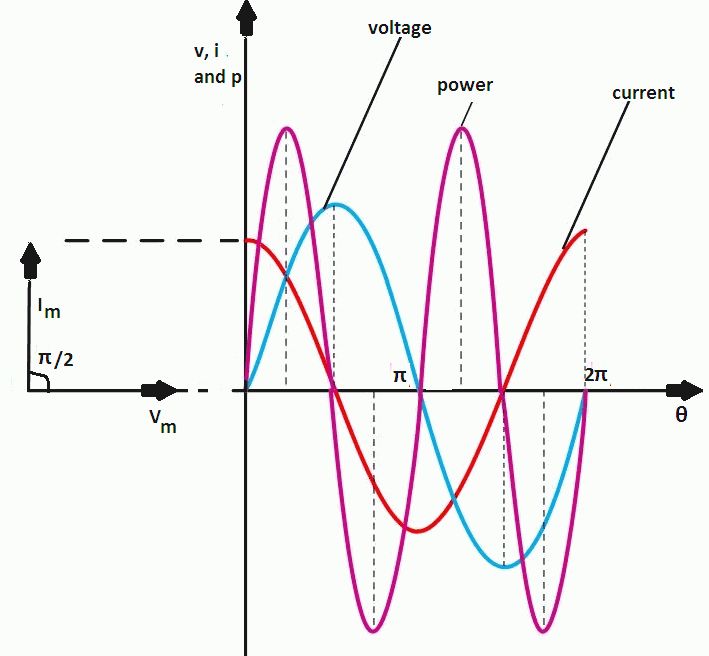

（圖六）
觀察圖六中的功率曲線（Power）,其位于θ軸上下部分是一樣的，因此在半周期內，純電容電路平均功率為0。
在純電容電路第一個1/4周期內，電源提供的能量（或功率）被存儲在電容器兩端夾板的電場內。緊接著在下一個1/4周期，電場消失，存儲在電場中的能量回到電源。這個過程在外加交流電壓每個交替中重復出現，所以在純電容電路中沒有消耗能量（或功率）。
容抗
電容器的電容對交流電流的阻礙作用被稱為容抗。容抗是所有電容器的一個特性，符號為Xc。
Xc=1/（ωC）=1/（2πfC）歐姆
其中，f是頻率（Hz），C是電容（F）。
容抗的單位是歐姆。
