    可控硅設計經驗圖解
    可控硅設計知識要點進行總結:
    可控硅類別:
    a. 單向可控硅:門極帶阻靈敏型單向可控硅、門極靈敏型單向可控硅、標準型單向可控硅······
    b. 雙向可控硅:標準型雙向可控硅、四象限雙向可控硅、洗衣機專用雙向可控硅、高結溫雙向可控硅、瞬態抑制型雙向可控硅······
    c. 電力電子可控硅:電力電子可控硅模塊芯片、電力電子可控硅模塊組件
    可控硅等效結構:

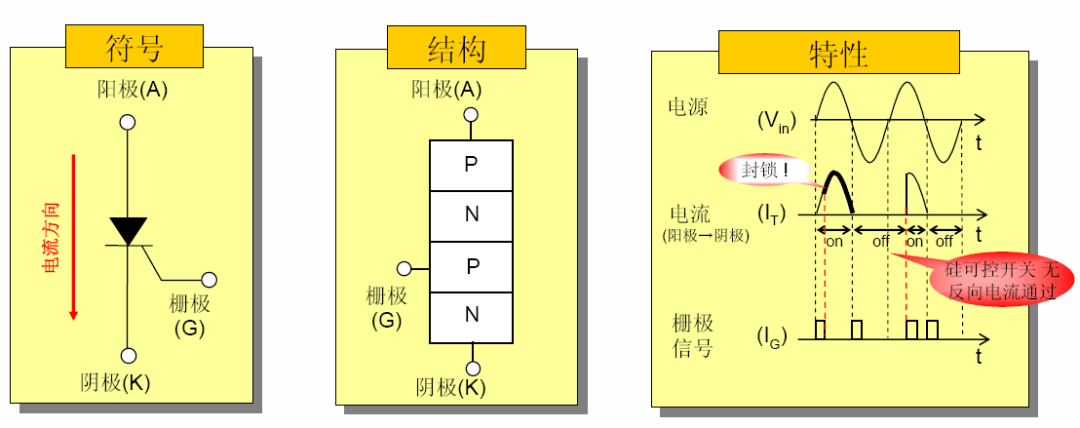

    單向可控硅
    可控硅設計

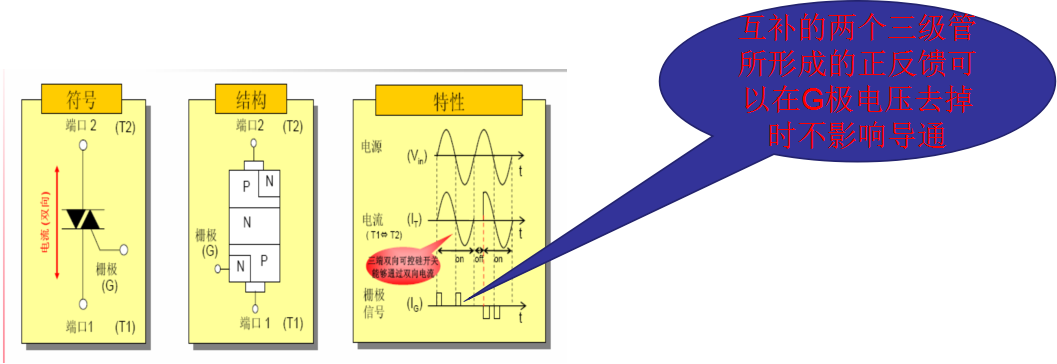

    雙向可控硅
    可控硅設計

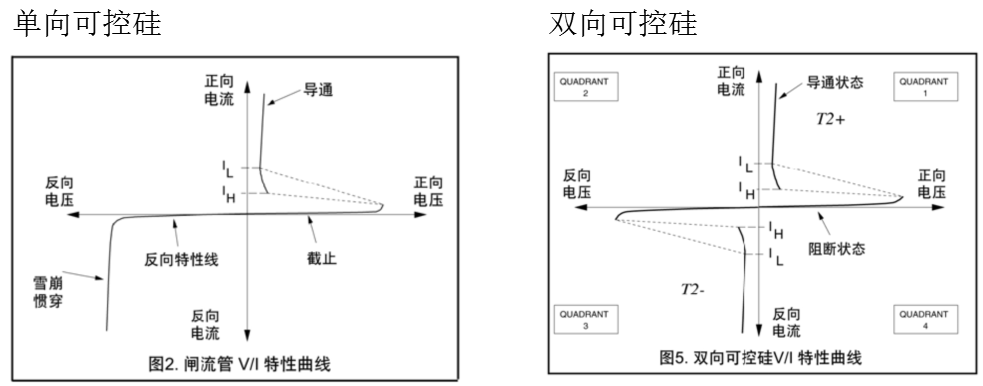

    對于一個可控硅,主要看其5個參數:
    額定平均電流、維持電流、控制極觸發電壓和電流、 正向阻斷峰值電壓、反向阻斷峰值電壓
    可控硅設計

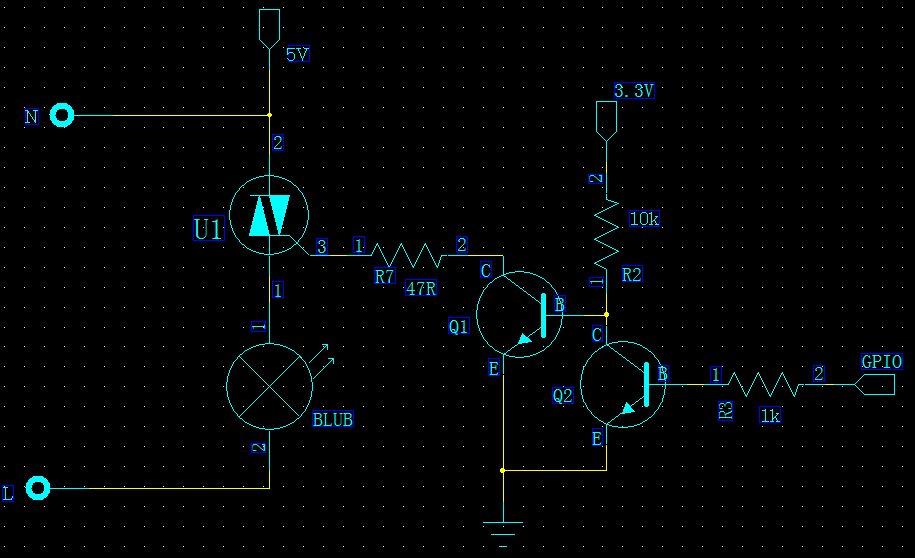

    經驗教訓1:該電路能否將燈點亮?
    可控硅設計
    解析:不能,由于控制可控硅關斷的1,3引腳沒有通路,無觸發電流

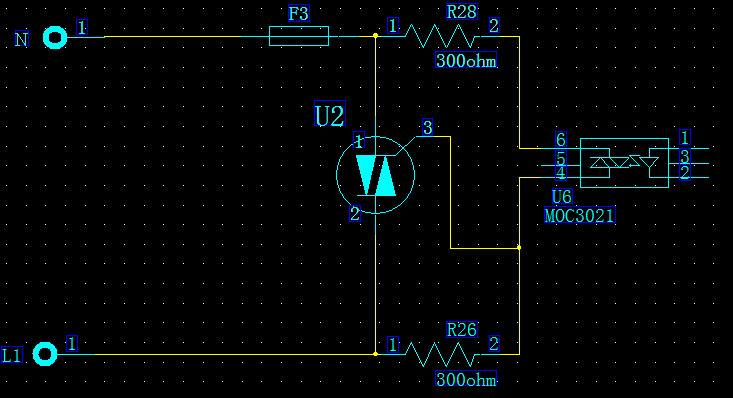

    經驗教訓2:該電路負載通斷不受MOC3021控制?
    可控硅設計
    解析:不受控制,對于交流電,可以不經過MOC3021而直接流過可控硅的1,3引腳使其處于控制極導通狀態

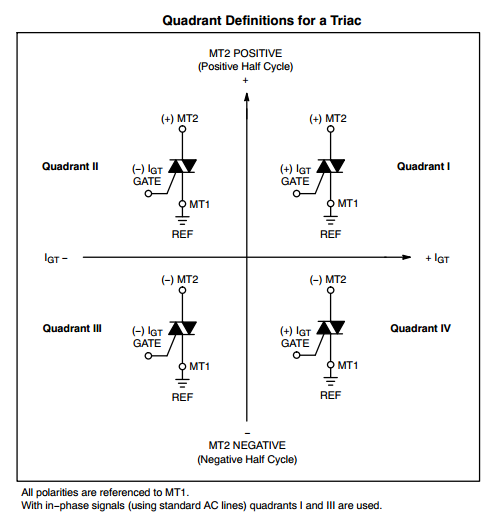

    理解可控硅的“象限”——
    1、為何需要有“象限”這個概念?“象限”通用命名法?(個人認為:對于象限概念的提出,是為了更好地描述、理解可控硅的特性,就如同笛卡爾引入直角坐標系是為了更好地描述二維數據)
    2、如何區分不同象限可控硅?
    第一象限:MT2+    Igt+
    第二象限:MT2+    Igt-
    第三象限:MT2 -    Igt-
    第四象限:MT2 -    Igt+
    可控硅設計
    可控硅從導通到底關斷的條件?
    1、單獨撤去控制極電壓;
    2、MT1,MT2電流小于導通維持電流。
    注意:可控硅MT1、MT2流過的電流小于導通維持電流時,可控硅關斷,但是單獨撤去可控硅控制極電壓時,需等到第2個條件滿足時才會關斷
    可控硅設計

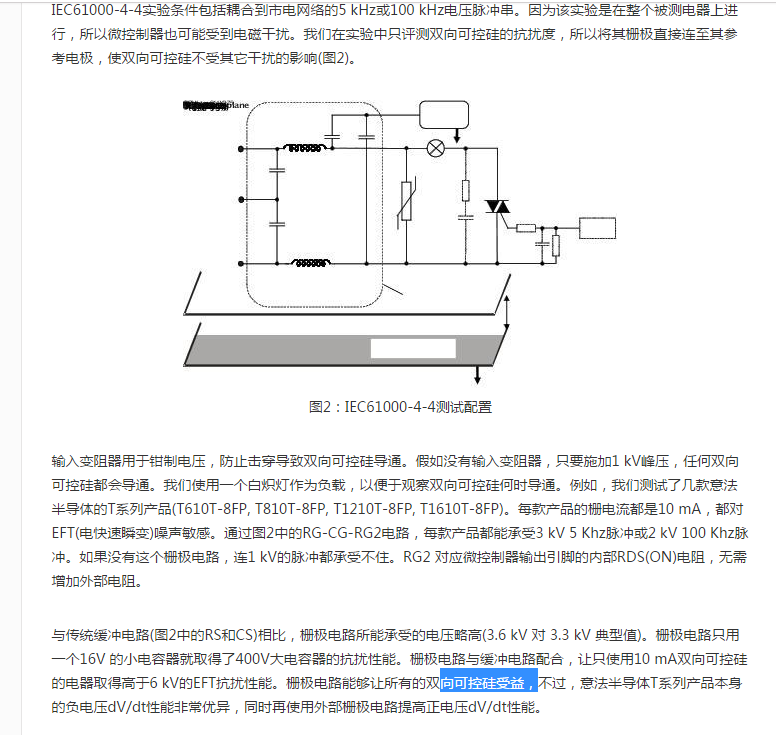

    一個改進型的可控硅例子
    可控硅設計十條黃金規則
    1.為了導通閘流管(或雙向可控硅),必須有門極電流≧IGT ,直至負載電流達到≧IL 。這條件必須滿足,并按可能遇到的最低溫度考慮;
    2.要斷開(切換)閘流管(或雙向可控硅),負載電流必須
    3. 設計雙向可控硅觸發電路時,只要有可能,就要避開3+象限(WT2-,+);
    4. 為減少雜波吸收,門極連線長度降至最低。返回線直接連至MT1(或陰極),若用硬線,用螺旋雙線或屏蔽線。門極和MT1 間加電阻1kΩ或更小。高頻旁路電容和門極間串接電阻。另一解決辦法,選用H 系列低靈敏度雙向可控硅;
    5. 若dVD/dt 或dVCOM/dt 可能引起問題,在MT1 和MT2 間加入RC 緩沖電路。若高dICOM/dt 可能引起問題,加入一幾mH 的電感和負載串聯。另一種解決辦法,采用Hi-Com 雙向可控硅;
    6. 假如雙向可控硅的VDRM 在嚴重的、異常的電源瞬間過程中有可能被超出,采用下列措施之一:負載上串聯電感量為幾μH 的不飽和電感,以限制dIT/dt;用MOV 跨接于電源,并在電源側增加濾波電路;
    7. 選用好的門極觸發電路,避開3+象限工況,可以最大限度提高雙向可控硅的dIT/dt 承受能力;
    8. 若雙向可控硅的dIT/dt 有可能被超出,負載上最好串聯一個幾μH 的無鐵芯電感或負溫度系數的熱敏電阻。另一種解決辦法:對電阻性負載采用零電壓導通;
    9. 器件固定到散熱器時,避免讓雙向可控硅受到應力。固定,然后焊接引線。不要把鉚釘芯軸放在器件接口片一側。;
    10.為了長期可靠工作,應保證Rth j-a 足夠低,維持Tj 不高于Tjmax ,其值相應于可能的最高環境溫度。
