電容器在不同電路中的名稱和意義

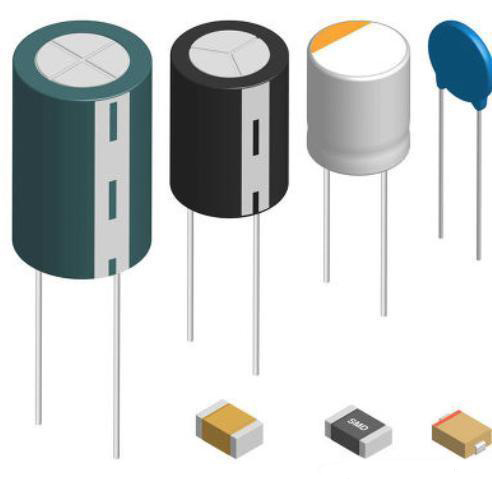

電容器在電子電路中幾乎是不可缺少的儲能元件，它具有隔斷直流、連通交流、阻止低頻的特性。廣泛應用在耦合、隔直、旁路、濾波、調諧、能量轉換和自動控制等電路中。熟悉電容器在不同電路中的名稱意義，有助于我們讀懂電子電路圖。
1、濾波電容：接在直流電源的正、負極之間，以濾除直流電源中不需要的交流成分，使直流電變平滑。
一般采用大容量的電解電容器或鉭電容，也可以在電路中同時并接其他類型的小容量電容以濾除高頻交流電。
2、去耦電容：幷接在放大電路的電源正、負極之間，防止由于電源內阻形成的正反饋而引起的寄生震蕩。
3、耦合電容：接在交流信號處理電路中，用于連接信號源和信號處理電路或者作兩放大器的級間連接，用以隔斷直流，讓交流信號或脈沖信號通過，使前后級放大電路的直流工作點互不影響。
4、旁路電容：接在交、直流信號的電路中，將電容并接在電阻兩端或由電路的某點跨接到公共電位上，為交流信號或脈沖信號設置一條通路，避免交流信號成分因通過電阻產生壓降衰減。
5、調諧電容：連接在諧振電路的振蕩線圈兩端，起到選擇振蕩頻率的作用。
6、襯墊電容與諧振電容：主電容串聯的輔助性電容，調整它可使振蕩信號頻率范圍變小，幷能顯著地提高低頻端的振蕩頻率。
是當?shù)剡x定襯墊電容的容量，可以將低端頻率曲線向上提升，接近于理想頻率跟蹤曲線。
7、補償電容：與諧振電路主電容并聯的輔助性電容，調整該電容能使振蕩信號頻率范圍擴大。
8、中和電容：并接在三極管放大器的基極與發射極之間，構成負反饋網絡，以抑制三極管間電容造成的自激振蕩。
9、穩頻電容：在振蕩電路中起穩定振蕩頻率的作用。
10、定時電容：在RC時間常數電路中與電阻R串聯，共同決定充放電時間長短的電容。
11、加速電容：接在振蕩器反饋電路中，使正反饋過程加速，提高振蕩信號的幅度。
12、縮短電容：在UHF高頻頭電路中，為了縮短振蕩電感器長度而串接的電容。
13、克拉潑電容：在電容三點式振蕩電路中，與電感振蕩線圈串聯的電容，起到消除晶體管結電容對頻率穩定性影響的作用。
14、錫拉電容：在電容三點式振蕩電路中，與電感振蕩線圈兩端并聯的電容，起到消除晶體管結電容的影響，使振蕩器在高頻端容易起振。
15、穩幅電容：在鑒頻器中，用于穩定輸出信號的幅度。
16、預加重電容：為了避免音頻調制信號在處理過程中造成對分頻量衰減和丟失，而設置的RC高頻分量提升網絡電容。
17、去加重電容：為恢復原伴音信號，要求對音頻信號中經預加重所提升的高頻分量和噪聲一起衰減掉，設置在RC網絡中的電容。
18、移相電容：用于改變交流信號相位的電容。
19、反饋電容：跨接于放大器的輸入與輸出端之間，使輸出信號回輸?shù)捷斎攵说碾娙荨?/div>
電容器在不同電路中的名稱與意義
20、降壓限流電容：串聯在交流電回路中，利用電容對交流電的容抗特性，對交流電進行限流，從而構成分壓電路。
21、逆程電容：用于行掃描輸出電路，并接在行輸出管的集電極與發射極之間，以產生高壓行掃描鋸齒波逆程脈沖，其耐壓一般在1500V以上。
22、校正電容：串接在偏轉線圈回路中，用于校正顯像管邊緣的延伸線性失真。
電容器在不同電路中的名稱與意義
23、自舉升壓電容：利用電容器的充、放電儲能特性提升電路某點的電位，使該點電位達到供電端電壓值的2倍。
24、消亮點電容：設置在視放電路中，用于關機時消除顯像管上殘余亮點的電容。
25、軟啟動電容：一般接在開關電源的開關管基極上，防止在開啟電源時，過大的浪涌電流或過高的峰值電壓加到開關管基極上，導致開關管損壞。
電容器在不同電路中的名稱與意義
26、啟動電容：串接在單相電動機的副繞組上，為電動機提供啟動移相交流電壓。在電動機正常運轉后與副繞組斷開。
27、運轉電容：與單相電動機的副繞組串聯，為電動機副繞組提供移相交流電流。在電動機正常運行時，與副繞組保持串接。
