    四句口訣讓你輕松玩轉三極管
    三極管的管型及管腳的判別是電子技術初學者的一項基本功,為了幫助迅速掌握測判方法,總結出四句口訣:“三顛倒,找基極;PN結,定管型;順箭頭,偏轉大;測不準,動嘴巴。” —— 下面讓我們逐句進行解釋吧。
    三顛倒,找基極
    我們知道,三極管內部有兩個PN結,三極管是PNP型還是NPN型的區別就是兩個PN結的連接方式不同。
    三極管

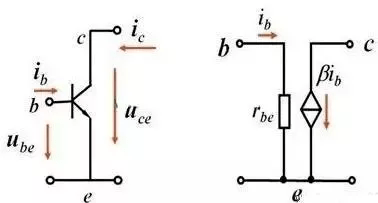

    三極管及等效電路
    測量三極管是要使用萬用表的歐姆檔,檔位的選擇可以是Rx100檔位,也可以是Rx1k檔位。
    我們知道,萬用表在歐姆檔時紅表筆在萬用表內接的是電池的負極,黑表筆連接著表內電池的正極。(下面的測量都是基于三極管沒有損壞的情況下測試的,如果三極管已損壞,下面的測試方法就不合適了。)
    在我們不知道被測三極管是什么類型的時候(PNP型還是NPN型),這個時候一般也不會知道各管腳是什么電極 —— 測試的第一步是先找出來這個三極管的基極:
    我們先任取三極管三個引腳中的兩個(例如取1腳和2腳),用萬用表兩只表筆測量一下這兩腳之間的電阻(正向電阻),然后將表筆翻轉再測量一下兩腳之間的電阻(反向電阻);接下來依次測量1腳、3腳之間的正、反向電阻,以及2、3腳之間的正、反向電阻。
    比較這三次測量出來的正、反向電阻,一定有兩次的測量結果接近:即兩次測量的正向電阻接近、負向電阻也接近;那么剩下的一次必然是正、反向電阻都較大,于是,可以得出結論,正、反向電阻都偏大的那一次,未測量的那個引腳就是這只三極管的基極。
    三極管

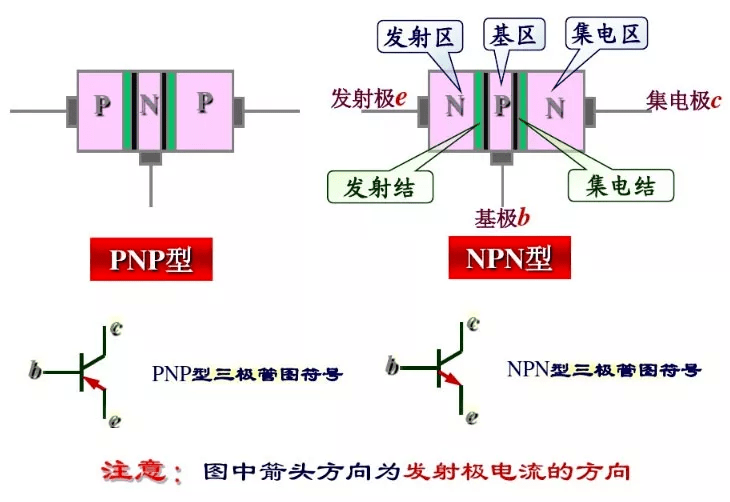

    NPN型和PNP型三極管結構
    PN結,定管型
    找出這只三極管的基極引腳之后,就可以根據基極與另外兩個電極之間PN結的方向來確定該只三極管是PNP型還是NPN型。
    將萬用表的黑表筆連接到該只三極管的基極,紅表筆連接到另外兩個電極中的任何一個,如果表頭指針偏轉角度很大,則說明這只三極管是NPN型三極管,如果表頭指針偏轉角度很小,說明這只三極管為PNP型三極管。
    順箭頭,偏轉大
    從上面兩個步驟我們已經找出了這只三極管的基極,以及這只三極管是那種類型的三極管,接下來就要判斷哪個引腳是集電極,哪個引腳是發射極了 —— 這時我們可以用測試穿透電流的方法來確定集電極和發射極。
    對于NPN型三極管,用萬用表的黑表筆、紅表筆顛倒測量兩個電極之間的正、反向電阻,雖然兩次測量中萬用表偏轉角度都很小,但仔細觀察,總能判別出哪一次的偏轉稍大,哪一次的偏轉稍小,偏轉角度稍大的電流流向是:
    黑表筆-集電極-基極-發射極-紅表筆,電流流向正好與三極管電路符號中的箭頭方向一致(這就是我們這一步驟的口訣“順箭頭”)。由此可以判斷,此時黑表筆接的是集電極,紅表筆接的是發射極。對于PNP型三極管,道理類似。
    三極管

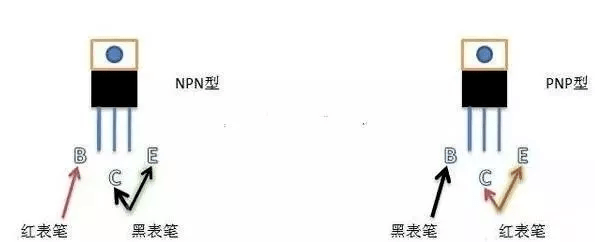

    測試穿透電流的?法來確定集電極和發射極
    測不準,動嘴巴
    如果在“順箭頭,偏轉大”的測量過程中,由于顛倒前后兩次測量指針偏轉角度都很小,實在難以區分,就要“動嘴巴”了。
    具體方法是,在“順箭頭,偏轉大”的判別方法的兩次測量中,用兩只手分別捏住兩表筆與管腳的結合部位,用嘴巴含住基極,仍用“順箭頭,偏轉大”的判別方法即可區分出來集電極和發射極,其中原理是由于人體起到直流偏置電阻的作用,濕測量效果更加明顯。
