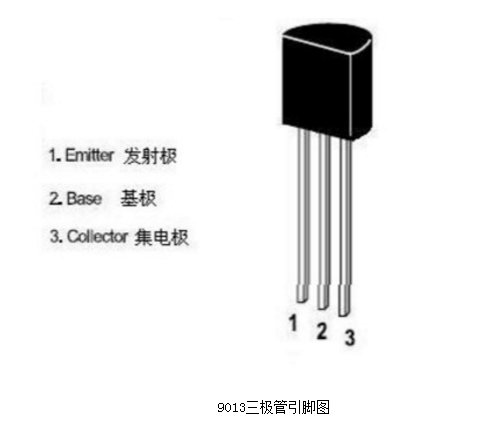

三極管實物圖

三極管有四個狀態：截止，放大，飽和。我們在單片機電路里，用三極管基本就是用兩種狀態：截止和飽和狀態；即把三極管用作開關來用（飽和后的壓降很低，相當于開關）。在單片機電路中一般不會用作放大，一是因為現在集成的放大器很多，根本用不到三極管，二是單片機電路多為數字信號，三極管無法放大數字信號。在單片機電路里，還會用到三極管來做電平轉換，比如3.3V和5V的轉換，這里不多說，今天我們主要說的是三極管作開關用。

接下來我們就用軟件設計電路圖了

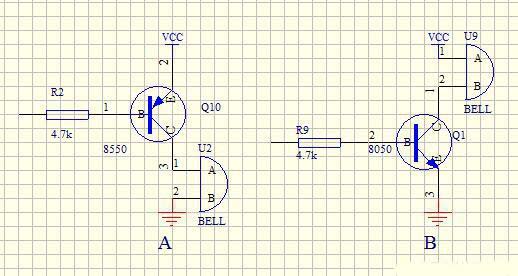

在之前寫的蜂鳴器解析里貼出了三極管作開關用來驅動蜂鳴器的電路，具體電路圖如下圖1：

圖1：三極管驅動蜂鳴器

上面圖一中A電路用的是PNP管，把蜂鳴器接在三極管的集電極，低電平導通，高電平截止。B電路用的是NPN管，注意蜂鳴器接在三極管的集電極，高電平導通，電阻按照經驗法可以取4.7K。例如B電路，導通時假設為高電平5V，基極電流Ib=（5V-0.7V）/4.7K=0.9mA，可以使三極管完全飽和。以上這兩個都可以正常工作，只要給對應的驅動信號蜂鳴器（有源）都會發出聲音。

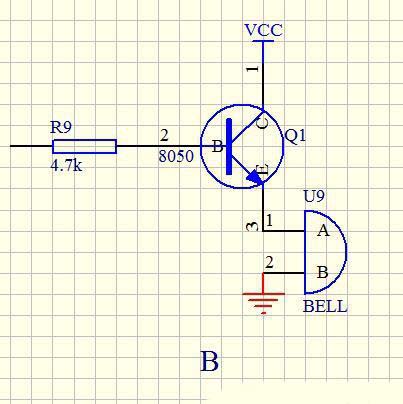

那么，假如蜂鳴器不接在集電極，而是接在發射極上呢，會是什么情況？我們以NPN三極管為例，電路如下圖2：

圖2

假設導通時高電平5V，基極電流Ib=（5V-0.7V- UL）/4.7K，其中UL為被驅動器件上的壓降，此處為蜂鳴器的壓降?？梢钥吹?，同樣取基極電阻為4.7K，流過的基極電流會比1中B圖電路的要小，小多少要看UL是多少。如 果UL比較大，那么相應的Ib就小，很有可能導致三極管無法工作在飽和狀態，使得被驅動器件無法動作。那我們把基極電阻減小就可以了呀，可是被驅動器件的壓降是很難獲知的，有些被驅動器件的壓降是變動的，這樣一來基極電阻就很難選擇合適的值，阻值選擇太大就會驅動失敗，選擇太小，損耗又變大。所以，在非不得已的情況下，不建議選用圖二的這種電路驅動。PNP三極管也是同樣的道理，在此就不再贅述了。

說了這么多，可能你也沒有認真看完，最后我們總結下，精簡幾個字，一定記??！一定記??！一定記??！重要事情說三遍。

三極管作為開關，正確的用法是：

NPN型：從設備取電流，導向地面；

PNP型：從電源取電流，導向設備。
