    CMOS管與雙極晶體管的區別
    場效應管和雙極晶體管不同,僅以電子或空穴中的一種載子動作的晶體管。按照結構、原理可以分為:
    接合型場效應管
    MOS型場效應管
    N通道接合型場效應管如圖所示,以P型半導體的柵極從兩側夾住N型半導體的結構。將PN接合面上外加反向電壓時所產生的空乏區域用于電流控制。
    N型結晶區域的兩端加上直流電壓時,電子從源極流向漏極。電子所通過的通道寬度由從兩側面擴散的P型區域以及加在該區域上的負電壓所決定。
    加強負的柵極電壓時,PN接合部分的空乏區域擴展到通道中,而縮小通道寬度。因此,以柵極電極的電壓可以控制源極-漏極之間的電流。
    用 途
    即使柵極電壓為零,也有電流流通,因此用于恒定電流源或因低噪音而用于音頻放大器等。
    CMOS管,雙極晶體管

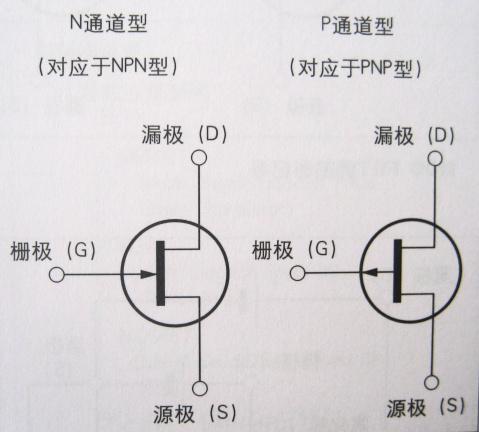

    結型FET的圖形記號
    CMOS管,雙極晶體管

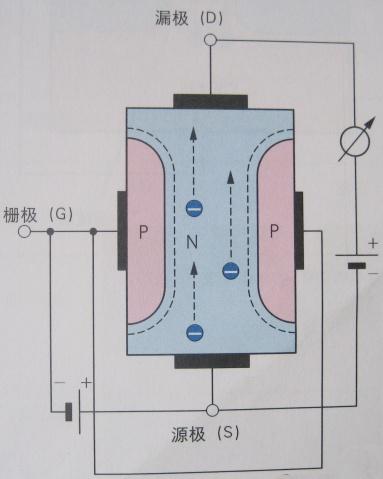

    結型FET的動作原理(N通道)
    MOS型場效應管
    原 理
    即使是夾住氧化膜(O)的金屬(M)與半導體(S)的結構(MOS結構),如果在(M)與半導體(S)之間外加電壓的話,也可以產生空乏層。再加上較高的電壓時,氧華膜下能積蓄電子或空穴,形成反轉層。將其作為開關利用的即為MOSFET。
    在動作原理圖上,如果柵極電壓為零,則PN接合面將斷開電流,使得電流在源極、漏極之間不流通。如果在柵極舊外加正電壓的話,則P型半導體的空穴將從柵極下的氧化膜-P型半導體的表面被驅逐,而形成空乏層。而且,如果再提高柵極電壓的話,電子將被吸引表表面,而形成較薄的N型反轉層,由此源杖(N型)和漏極(N型)之間連接,使得電流流通。
    用 途
    因其結構簡單、速度快,且柵極驅動簡單、具有耐破壞力強等特征,而且使用微細加工技術的話,即可直接提高性能,因此被廣泛使用于由LSI的基礎器件等高頻器件到功率器件(電力控制器件)等的領域中。
    CMOS管,雙極晶體管

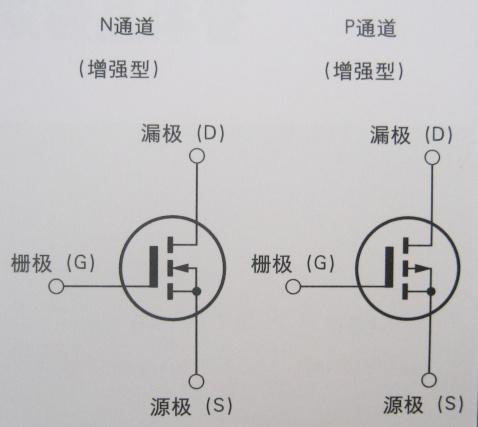

    MOS FET的圖形記號
    CMOS管,雙極晶體管

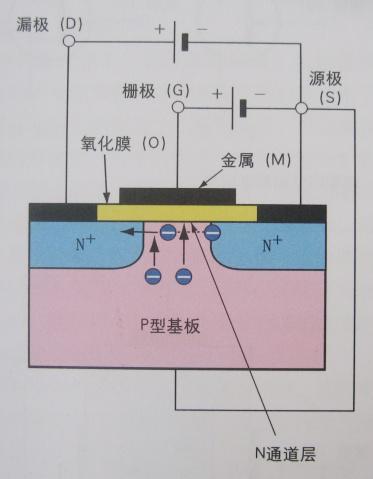

    MOS FET的動作原理(N通道)
    常用場效用管
    1、MOS場效應管
    即金屬-氧化物-半導體型場效應管,英文縮寫為MOSFET(Metal-Oxide-Semiconductor
    Field-Effect-Transistor),屬于絕緣柵型。其主要特點是在金屬柵極與溝道之間有一層二氧化硅絕緣層,因此具有很高的輸入電阻(最

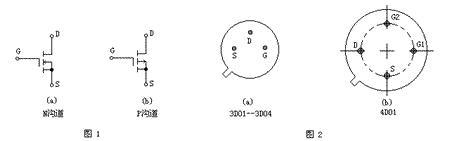

    高可達1015Ω)。它也分N溝道管和P溝道管,符號如圖1所示。通常是將襯底(基板)與源極S接在一起。根據導電方式的不同,MOSFET又分增強型、
    耗盡型。所謂增強型是指:當VGS=0時管子是呈截止狀態,加上正確的VGS后,多數載流子被吸引到柵極,從而“增強”了該區域的載流子,形成導電溝道。
    耗盡型則是指,當VGS=0時即形成溝道,加上正確的VGS時,能使多數載流子流出溝道,因而“耗盡”了載流子,使管子轉向截止。
    以N溝道為例,它是在P型硅襯底上制成兩個高摻雜濃度的源擴散區N+和漏擴散區N+,再分別引出源極S和漏極D。源極與襯底在內部連通,二者總保持等電
    位。圖1(a)符號中的前頭方向是從外向電,表示從P型材料(襯底)指身N型溝道。當漏接電源正極,源極接電源負極并使VGS=0時,溝道電流(即漏極電
    流)ID=0。隨著VGS逐漸升高,受柵極正電壓的吸引,在兩個擴散區之間就感應出帶負電的少數載流子,形成從漏極到源極的N型溝道,當VGS大于管子的
    開啟電壓VTN(一般約為+2V)時,N溝道管開始導通,形成漏極電流ID。
    CMOS管,雙極晶體管
    國產N溝道MOSFET的典型產品有3DO1、3DO2、3DO4(以上均為單柵管),4DO1(雙柵管)。它們的管腳排列(底視圖)見圖2。
    MOS場效應管比較“嬌氣”。這是由于它的輸入電阻很高,而柵-源極間電容又非常小,極易受外界電磁場或靜電的感應而帶電,而少量電荷就可在極間電容上形
    成相當高的電壓(U=Q/C),將管子損壞。因此了廠時各管腳都絞合在一起,或裝在金屬箔內,使G極與S極呈等電位,防止積累靜電荷。管子不用時,全部引
    線也應短接。在測量時應格外小心,并采取相應的防靜電感措施。
    MOS場效應管的檢測方法
    (1).準備工作 測量之前,先把人體對地短路后,才能摸觸MOSFET的管腳。最好在手腕上接一條導線與大地連通,使人體與大地保持等電位。再把管腳分開,然后拆掉導線。
    (2).判定電極
    將萬用表撥于R×100檔,首先確定柵極。若某腳與其它腳的電阻都是無窮大,證明此腳就是柵極G。交換表筆重測量,S-D之間的電阻值應為幾百歐至幾千
    歐,其中阻值較小的那一次,黑表筆接的為D極,紅表筆接的是S極。日本生產的3SK系列產品,S極與管殼接通,據此很容易確定S極。
    (3).檢查放大能力(跨導)
    將G極懸空,黑表筆接D極,紅表筆接S極,然后用手指觸摸G極,表針應有較大的偏轉。雙柵MOS場效應管有兩個柵極G1、G2。為區分之,可用手分別觸摸
    G1、G2極,其中表針向左側偏轉幅度較大的為G2極。 目前有的MOSFET管在G-S極間增加了保護二極管,平時就不需要把各管腳短路了。
    MOS場效應晶體管使用注意事項。
    MOS場效應晶體管在使用時應注意分類,不能隨意互換。MOS場效應晶體管由于輸入阻抗高(包括MOS集成電路)極易被靜電擊穿,使用時應注意以下規則:
    MOS器件出廠時通常裝在黑色的導電泡沫塑料袋中,切勿自行隨便拿個塑料袋裝。也可用細銅線把各個引腳連接在一起,或用錫紙包裝
    取出的MOS器件不能在塑料板上滑動,應用金屬盤來盛放待用器件。
    焊接用的電烙鐵必須良好接地。
    在焊接前應把電路板的電源線與地線短接,再MOS器件焊接完成后在分開。
    MOS器件各引腳的焊接順序是漏極、源極、柵極。拆機時順序相反。
    電路板在裝機之前,要用接地的線夾子去碰一下機器的各接線端子,再把電路板接上去。
    MOS場效應晶體管的柵極在允許條件下,最好接入保護二極管。在檢修電路時應注意查證原有的保護二極管是否損壞。
    2、VMOS場效應管
    VMOS場效應管(VMOSFET)簡稱VMOS管或功率場效應管,其全稱為V型槽MOS場效應管。它是繼MOSFET之后新發展起來的高效、功率開關器
    件。它不僅繼承了MOS場效應管輸入阻抗高(≥108W)、驅動電流小(左右0.1μA左右),還具有耐壓高(最高可耐壓1200V)、工作電流大
    (1.5A~100A)、輸出功率高(1~250W)、跨導的線性好、開關速度快等優良特性。正是由于它將電子管與功率晶體管之優點集于一身,因此在電壓
    放大器(電壓放大倍數可達數千倍)、功率放大器、開關電源和逆變器中正獲得廣泛應用。
    眾所周知,傳統的MOS場效應管的柵極、源極和漏極大大致處于同一水平面的芯片上,其工作電流基本上是沿水平方向流動。VMOS管則不同,從左下圖上可以
    看出其兩大結構特點:第一,金屬柵極采用V型槽結構;第二,具有垂直導電性。由于漏極是從芯片的背面引出,所以ID不是沿芯片水平流動,而是自重摻雜N+
    區(源極S)出發,經過P溝道流入輕摻雜N-漂移區,最后垂直向下到達漏極D。電流方向如圖中箭頭所示,因為流通截面積增大,所以能通過大電流。由于在柵
    極與芯片之間有二氧化硅絕緣層,因此它仍屬于絕緣柵型MOS場效應管。
    VMOS場效應管的檢測方法
    (1).判定柵極G 將萬用表撥至R×1k檔分別測量三個管腳之間的電阻。若發現某腳與其字兩腳的電阻均呈無窮大,并且交換表筆后仍為無窮大,則證明此腳為G極,因為它和另外兩個管腳是絕緣的。
    (2).判定源極S、漏極D 由圖1可見,在源-漏之間有一個PN結,因此根據PN結正、反向電阻存在差異,可識別S極與D極。用交換表筆法測兩次電阻,其中電阻值較低(一般為幾千歐至十幾千歐)的一次為正向電阻,此時黑表筆的是S極,紅表筆接D極。
    (3).測量漏-源通態電阻RDS(on)將G-S極短路,選擇萬用表的R×1檔,黑表筆接S極,紅表筆接D極,阻值應為幾歐至十幾歐。
    由于測試條件不同,測出的RDS(on)值比手冊中給出的典型值要高一些。例如用500型萬用表R×1檔實測一只IRFPC50型VMOS管,RDS
    (on)=3.2W,大于0.58W(典型值)。
    (4).檢查跨導 將萬用表置于R×1k(或R×100)檔,紅表筆接S極,黑表筆接D極,手持螺絲刀去碰觸柵極,表針應有明顯偏轉,偏轉愈大,管子的跨導愈高。
    注意事項:
    VMOS管亦分N溝道管與P溝道管,但絕大多數產品屬于N溝道管。對于P溝道管,測量時應交換表筆的位置。
    有少數VMOS管在G-S之間并有保護二極管,本檢測方法中的1、2項不再適用。
    目前市場上還有一種VMOS管功率模塊,專供交流電機調速器、逆變器使用。例如美國IR公司生產的IRFT001型模塊,內部有N溝道、P溝道管各三只,構成三相橋式結構。
    現在市售VNF系列(N溝道)產品,是美國Supertex公司生產的超高頻功率場效應管,其最高工作頻率fp=120MHz,IDSM=1A,PDM=30W,共源小信號低頻跨導gm=2000μS。適用于高速開關電路和廣播、通信設備中。
    使用VMOS管時必須加合適的散熱器后。以VNF306為例,該管子加裝140×140×4(mm)的散熱器后,最大功率才能達到30W
    8、場效應管與晶體管的比較
    場效應管是電壓控制元件,而晶體管是電流控制元件。在只允許從信號源取較少電流的情況下,應選用場效應管;而在信號電壓較低,又允許從信號源取較多電流的條件下,應選用晶體管。
    場效應管是利用多數載流子導電,所以稱之為單極型器件,而晶體管是即有多數載流子,也利用少數載流子導電。被稱之為雙極型器件。
    有些場效應管的源極和漏極可以互換使用,柵壓也可正可負,靈活性比晶體管好。
    場效應管能在很小電流和很低電壓的條件下工作,而且它的制造工藝可以很方便地把很多場效應管集成在一塊硅片上,因此場效應管在大規模集成電路中得到了廣泛的應用。
