    什么是擴流電路-怎么設計擴流電路
    一,什么叫做擴流電路
    擴流電路就是擴大(增加)穩壓器輸出電流的電路,在結構上,擴流電路與穩壓器(調整管)并聯。從原理上說,一切與穩壓器并聯的可以增大輸出電的器件,都可以用與擴流。
    擴流電路

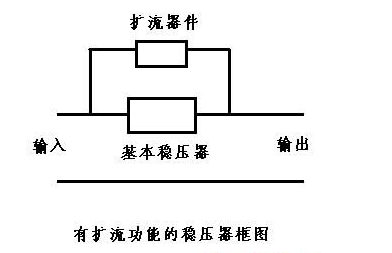

    帶擴流電路的穩壓器框圖
    常用擴流器件有電阻與大功率三極管。
    二,實用擴流電路舉例

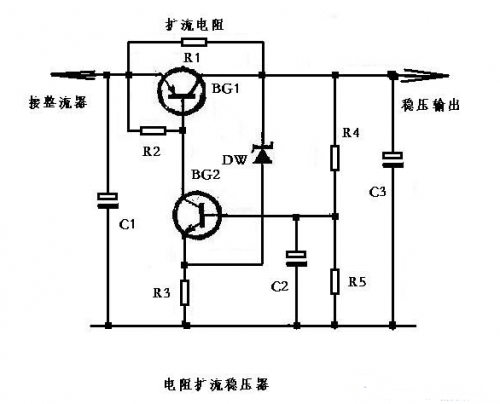

    1,具有電阻擴流的穩壓器
    擴流電路
    本電路的優點:電路簡單,成本低。但是可以效的增加穩壓器的輸出電流,而減少調整管的功耗。
    缺點:不能適應可變負載,否則,輕載時,穩壓器失控,同時增加了輸出端的紋波電壓。

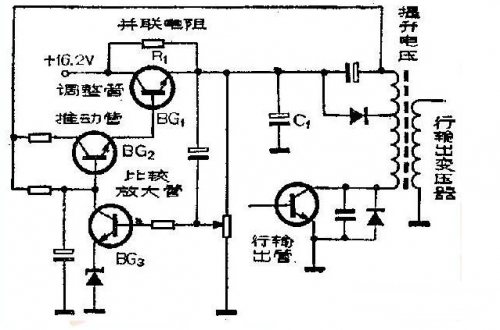

    這類擴流方式在黑白電視中用的不少,下面就是某進口電視機的穩壓電源圖
    擴流電路

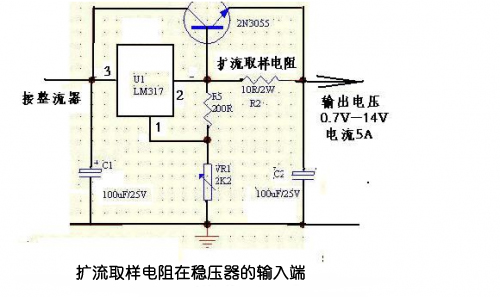

    2,三極管擴流電路之一
    擴流電路
    本電路的優點:擴流管是 NPN 型的來源豐富,易得,穩壓性能稍差,但是滿足一般要求。
    缺點,輸出電壓的穩壓性能稍差,原因是,這樣擴流后,穩壓器的取樣電路不在輸出端!

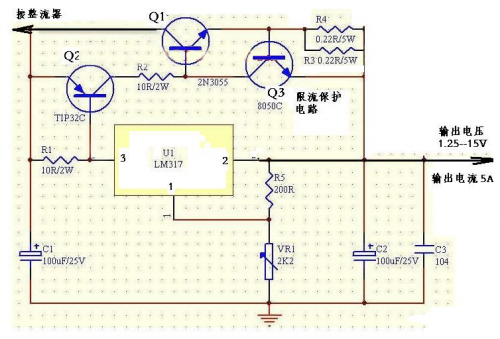

    3,三極管擴流電路之二
    擴流電路
    在本電路中,擴流取樣電阻(R)移到了穩壓器的輸入端,因此擴流管的輸出端直接與穩壓器的輸出端并接。于是本電路的優點是穩壓性能好。缺點是大功率的 PNP 型難找,需要一只小功率的 PNP 管與另外一只大功率的 NPN 型大功率管組成復合管,使得電路比較復雜。
    圖中的三極管 Q3 與電阻 R3R4 組成了擴流管的限流保護電路。限流電流的工作原理很簡單:當輸出電流大于設定安全值時,在取樣電阻 R3//R4 上電壓降增大到使三極管 Q3 導通,對擴流管 Q1 的基極電流分流,從而使其發射極(負載)電流不在增大,實現了保護。當負載電流減小后,Q3 恢復到常態(截止狀態)。——注意:保護管的這種導通與截止,只是限制輸出電流的增大,不構成振蕩——也就是不構成開關穩壓電路:
    a, 構成開關穩壓器的條件是要有正反饋電路與穩壓電路,正反饋電路的作用是產生振蕩,使開關管工作,而穩壓電路是使輸出電壓穩定。
    b, Q3 的導通與截止,是負載的變化所致,不是由正反饋電路所致——這里沒有正反饋電路。
    三,總結:
    從以上例子中可以得出以下結論:
    1,擴流電路能夠有效地擴流(即增加穩壓器的輸出電流)。
    2,擴流電路對穩壓器的穩壓性能沒有改善,充其量是不影響穩壓器的原有穩壓性能,甚至在某種情況下,對穩壓性能稍有不良影響。
