電阻器實用電路之分流電阻電路詳解
  • 發布時間:2021-07-03 15:11:58
  • 來源:
  • 閱讀次數:
電阻器實用電路之分流電阻電路詳解
分流電阻電路是將電阻器與另一個電子元器件并聯,讓一部分電流通過電阻器,以減少流過另一個電子元器件的電流,減輕該電子元器件的負擔。分流電阻電路根據參與并聯的電子元器件不同而有許多種。
(1)分流電阻電路之一

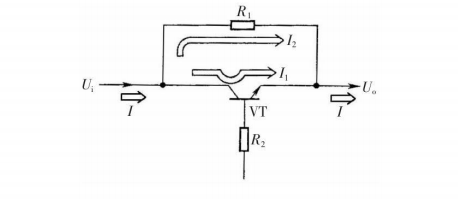

分流電阻電路
電路的工作原理:如果電路中沒有分流電阻R,那么全部電流I都要流過三極管VT,這時有可能因?yàn)殡娏魈蠖谷龢O管VT燒壞。
在加入分流電阻R之后,電流I中的一部分I2流過電阻R,這樣流過三極管VT的電流有所減小,而到達輸出端的總電流并沒有減小。電流I為流過三極管VT和電阻R的電流之和。
顯然,接入的分流電阻R可以起到保護三極管的作用,這樣的電阻R稱為分流電阻,又稱分流保護電阻。
(2)分流電阻電路之二

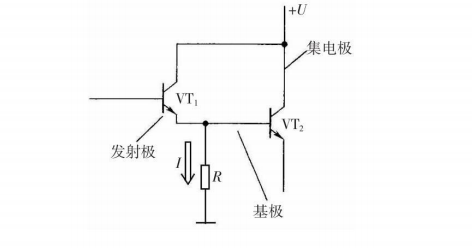

分流電阻電路
從圖中可以看出,如果沒有電阻R的接入,從三極管VT1發射極輸出的穿透電流將全部流入VT2的基極,經VT2放大后,從發射極輸出的穿透電流很大,而三極管的穿透電流受溫度的影響大,對三極管穩定工作是十分不利的。為了減小復合管的穿透電流,采用了如圖所示接入分流電阻R的方法。
電路的工作原理:電路中,接入電阻R后,VT1輸出的部分穿透電流被R分流到地,減小了流入VT2基極的電流,達到了減小復合管穿透電流的目的,可穩定這兩只三極管的工作。
