FR107快恢復二極管結構與尺寸萬用表檢測FR107二極管的極性與好壞檢測原理：根據二極管的單向?qū)щ娦赃@一特點性能良好的二極管，其正向電阻小，反向電阻大；這兩個數值相差越大越好。若相差不多說明二極管的性能不好或已經損壞，測量時，選用萬用表的“歐姆擋。一般用R×100或Axlk擋，而不用Rx1或Rx10k擋。因?yàn)镽xI擋的電流太大，容易燒壞二極管，Rxlok擋的內電源電壓太大，易擊穿二極管。測量方法：將兩表棒分別接在二極管的兩個電極上，讀出測量的陽值；然后將表棒對換再測量一次，記下第二次阻值。若兩次阻值相差很大，說明該二極管性能良好；并根據測量電阻小的那次

fr107是什么二極管

fr107是快速恢復整流二級管，反向恢復時間250ns，最大正向電流1A，反向耐壓1000V。通常用在小功率開關電源中。

整流二極管可用半導體銷或硅等材料制造。硅整流二極管的擊穿電壓高，反向漏電流小，高溫性能良好。通常高壓大功率整流二極管都用高純單品硅制造，這種器件的結面積較大，能通過較大電流（可達上干安），但工作頻率不高，一般在幾十干赫以下，整流二極管主要用于各種低頻整流電路。

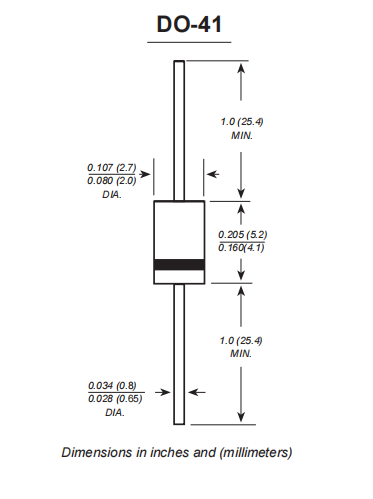

FR107快恢復二極管結構與尺寸

萬用表檢測FR107二極管的極性與好壞

檢測原理：根據二極管的單向?qū)щ娦赃@一特點性能良好的二極管，其正向電阻小，反向電阻大；這兩個數值相差越大越好，若相差不多說明二極管的性能不好或已經損壞。

測量時，選用萬用表的歐姆擋。一般用Rx100或Axk擋，而不用Rx1或R×10k擋，因?yàn)镽對擋的電流太大，容易燒壞二極管，Rxlok擋的內電源電壓太大，易擊穿二極管。測量方法：將兩表棒分別接在二極管的兩個電極上，讀出測量的阻值；然后將表棒對換再測量一次，記下第二次陽值，若兩次阻值相差很大，說明該二極管性能良好；并根據測量電阻小的那次的表棒接法（稱之為正向連接），判斷出與黑表精連接的是二極管的正極，與紅表棒連接的是二極管的負極。
