    集成電路引腳的識別方法詳解
    在科技高速發展的今天,集成電路的使用已經相當普遍。我們在使用集成塊時,遇到的第一個問題就是如何正確識別集成電路的各引腳,使之與電路圖中所標的引腳相對應,這是使用者必須熟練掌握的一項基本技能。由于集成電路的型號很多,不可能根據型號去記憶相應各引腳的位置,只能借助于集成電路的引腳分布規律,來識別形形色色集成電路的引腳號。其規律:一般是從外殼頂部向下看,從左下角按逆時針方向讀數,其中第一腳附近一般有參考標志,如缺口、凹坑、斜面、色點等?,F把常見的幾種標記及引腳順序的識別方法分述如下:
    集成電路
    單列直插集成電路
    1 .圓腳標記

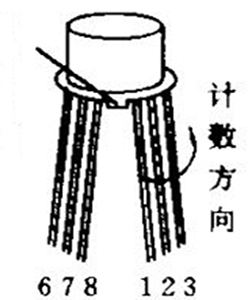

    使用這種識別標記的集成電路,用圓柱形金屬外殼封裝,其引腳按圓周分布,外形如圖1所示。它的引腳排列順序是:從管頂往下看,自管鍵開始沿逆時針方向依次是第1 、2 、3…… 腳(見圖1)。5G1555 、AN374等的引腳就是這樣排列的。
    集成電路
    圖1 圓腳標記
    2 .弧形凹口標記

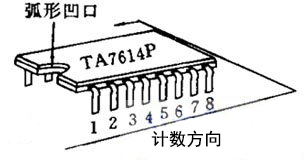

    這種識別標記多用在雙列直插型集成電路上。弧形凹口位于集成電路的一個端部,其外形如圖2所示。引腳排列順序的識別方法是,正視集成塊外殼上所標的型號,弧形凹口下方左起第1腳為該集成電路的第1腳,以這個引腳開始沿逆時針方向依次是第2 、3 、4…… 腳(見圖2)。TA7614AP 、μPC1353C等就是使用這種識別標記的。
    集成電路
    圖2 弧形凹口標記
    3 .圓形凹坑、小圓圈、色條標記

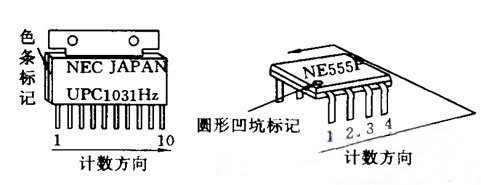

    雙列直插型和單列直插型的集成電路多采用這種識別標記,其外形如圖3所示。這種集成電路的引腳識別標記和型號都標在外殼的同一平面上。它的引腳排列順序是,正視集成塊的型號,圓形凹坑(或小圓圈、色條)的下方左起第一腳為集成電路的第1腳。對于雙列直插型的集成塊,從第1腳開始沿逆時針方向,依次是第2 、3 、4…… 腳;對于單列直插型的集成塊,從第1腳開始其后依次是第2 、3 、4…… 腳(見圖3)。LA4422 、NE555P 、CD4017BCN等都是使用這種識別標記。
    集成電路
    圖3 圓形凹坑、小圓圈、色條標記
    4 .斜切角標記
    這種標記一般用在單列直插型集成電路上,其外形如圖4所示。其引腳的排列順序是,從斜切角的這一端開始,依次是第1 、2 、3…… 腳(見圖4)。AN5710 、LA4140等都是使用這種識別標記。
    集成電路
    圖4 斜切角標記
    5.兩種標記或沒有標記

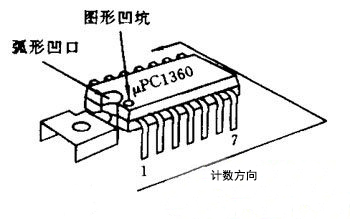

    應當有不少集成電路同時使用兩種識別標記,如μPC1366 ,既使用弧形凹口標記,又使用小圓圈標記。但兩種標記對集成電路的引腳排列順序的識別效果是統一的(見圖5所示)。也有少數的集成電路,外殼上沒有以上所介紹的各種標記,而只有該集成電路的型號,對于這種集成電路引腳序號的識別,應把集成塊上印有型號的一面朝上,正視型號,其左下方的第 1 腳為集成電路的第 1 腳位置,然后沿逆時針方向計數,依次是第 2 、 3…… 腳,如圖6所示。
    集成電路
    圖5 兩種標記
    集成電路
    圖6 沒有標記
    以上就是集成電路引腳的識別方法介紹了。集成電路不僅在工、民用電子設備如收錄機、電視機、計算機等方面得到廣泛的應用,同時在軍事、通訊、遙控等方面也得到廣泛的應用;并且用集成電路來裝配電子設備,其裝配密度比晶體管可提高幾十倍至幾千倍,設備的穩定工作時間也可大大提高。
