    普通二極管伏安特性與肖特基二極管電壓電流特性介紹

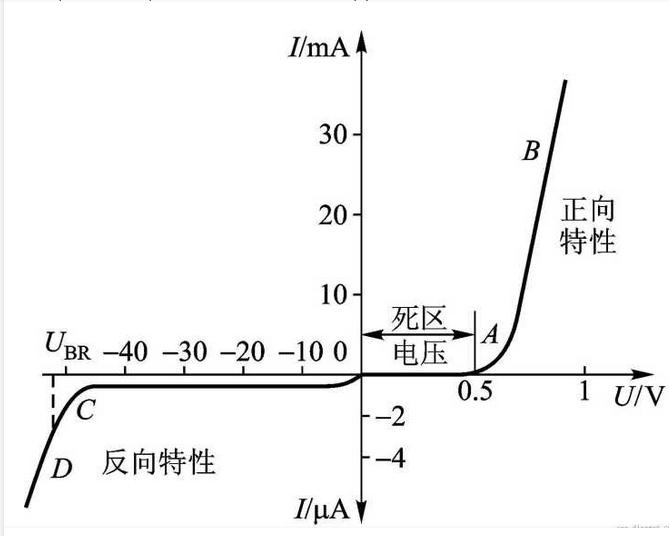

    普通二極管的伏安特性如下圖:
    二極管伏安特性
    1、普通二極管在電流流過時,會產生約0.7-1.7伏特的電壓降,不過肖特基二極管的電壓降只有0.15-0.45伏特,因此可以提升系統的效率。
    2、肖特基二極管是利用金屬-半導體接面作為肖特基勢壘,以產生整流的效果,和普通二極管中由半導體-半導體接面產生的P-N接面不同。
    3、肖特基勢壘的特性使得肖特基二極管的導通電壓降較低,而且可以提高切換的速度。
    4、二極管由流過正向電流的導通狀態,切換到不導通狀態所需的時間。普通二極管的反向恢復時間大約是數百nS,若是高速二極管則會低于一百nS,肖特基二極管沒有反向恢復時間,因此小信號的肖特基二極管切換時間約為數十pS,特殊的大容量肖特基二極管切換時間也才數十pS。由于普通二極管在反向恢復時間內會因反向電流而造成EMI噪聲。肖特基二極管可以立即切換,沒有反向恢復時間及反相電流的問題。
    肖特基二極管是以其發明人肖特基博士(Schottky)命名的,SBD是肖特基勢壘二極管(SchottkyBarrierDiode,縮寫成SBD)的簡稱。SBD不是利用P型半導體與N型半導體接觸形成PN結原理制作的,而是利用金屬與半導體接觸形成的金屬-半導體結原理制作的。因此,SBD也稱為金屬-半導體(接觸)二極管或表面勢壘二極管,它是一種熱載流子二極管。
    下面為肖特基二極管:
    二極管基礎知識

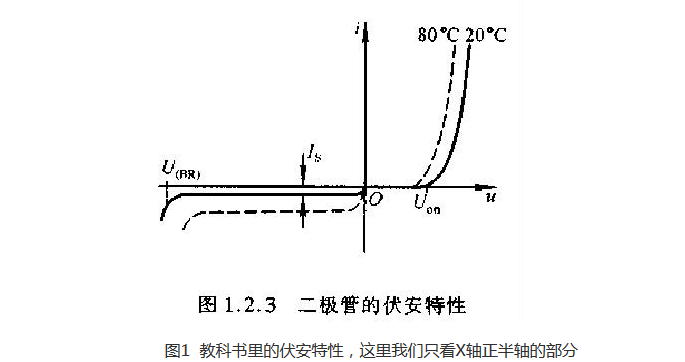

    首先說一下二極管的導通壓降的問題,念書的時候老師為了讓我們少動腦筋,就直接告訴我們二極管硅管的導通壓降是0.7V。記住就行了。可老師沒有說二極管在0.7V導通以后的電流是多大呢。我們首先看一個例子,這也是我不動腦子的結果。
    我單獨拿出SM340A二極管用萬用表量了下它的導通壓降是0.16V,但是在電路板通電的情況下,測量電路板上的SM340A,發現導通壓降變為0.28V。因為單獨用萬用表測量的時候,流過二極管的電流非常小,而在電路板上的二極管電流會相對很大。所以二極管的導通壓降是隨著電流的大小變化,在一定范圍波動,波動范圍不大,因為二極管有個特點就是鉗位作用。總體來說,二極管導通時是一個電流型器件,而不是一個電壓型器件,其兩端是因為電流所以有電壓,而不是有電壓所以有電流。要明白一點,在二極管導通以后,二極管的導通電阻非常小,就是導線。
    首先我要說的是二極管的IF-VF曲線不只是書上那一種。這個在學習的時候不能思維被老師定勢了。這個很可怕。其次看SM340A在25℃溫度下,0.01A的導通電流對應的導通壓降大約是0.28V,而且0.01A-0.1A的范圍的導通壓降基本沒怎么變化。0.01A以下的部分沒有畫出來,并不代表沒有。我一開始實際測得的壓降0.16V,應該是二極管電流非常小于0.01A的情況下。第三要注意每個二極管隨溫度變化的走向。設計的時候,有時候要考慮溫度因素。
    二極管伏安特性二極管伏安特性
