    avdd和dvdd區別,電路中的avdd與dvdd詳解
    關于avdd和dvdd
    數字模塊和模擬模塊使用同一個電源供電或者分開供電。
    當模擬正電源和數字正電源引腳AVdd和DVdd分開供電時,可以使AVdd不受系統DVdd電源線上噪聲信號的干擾。雖然可以用各自獨立的電源驅動 AVdd和DVdd,但必須確保AVdd和DVdd的電壓一直保持在士0.3V以內,以避免損壞芯片。因此在AVdd和DVdd不直接連在一起時,在它們 之間應該連接反向相疊的Schottky(肖特基)二極管,起到嵌位的作用。
    當AVdd和DVdd。使用同一個電源供電時,則可以通過在AVdd和DVdd之間串接小阻抗電阻(如2 歐左右)或磁珠來保證AVdd不受DVdd的影響,并且將AVdd接地去耦。
    電路中的VDD,DVDD,AVDD,VCC,AFVDD,DOVDD,IOVDD的區別
    VCC表示給芯片電源供電;
    VDD表示給芯片中的器件單獨供電,當然也可也從內部電源的VCC整合過來,就不用外部單獨提供;所以有些芯片只有VCC,沒有VDD,所以一般VDD<=VCC
    AVDD表示模擬電壓,給芯片中的模擬器件供電,比如camera供電就要用到AVDD,也是相對于DVDD區別出來的,
    DVDD表示數字電壓,給芯片的數字信號供電,比如0101,
    AFVDD表示auto focus VDD自動對焦電壓,是針對一些馬達之類的電壓,
    DOVDD和IOVDD是芯片引腳出來的電壓。
    電路中同時出現DVDD、DVSS、AVDD、AVSS多個電源分析
    從事電路系統開發時,特別是使用模數混合集成電路SOC芯片的便攜式消費電子產品中,有時候會出現幾個電源,例如DVDD、DVSS、AVDD、AVSS等,很容易混淆。
    這些電源參數多出現在交流、直流、電池混合供電的應用,如采用MCU芯片的消費電子產品,帶有LCD顯示屏和LED二極管指示的裝置等。
    avdd dvdd 區別

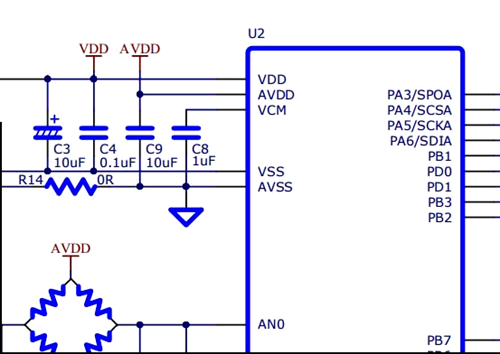

    采用多電源為混合芯片供電的典型電路
    首先,要看前綴是A,還是D。A表示模擬,D代表數字。
    其次,有時還有以P開頭的電源,這代表大電流;以C開頭的電源,代表內核;
    第三,前綴后面的部分,一般與普通電路一樣。
    以下是常用電源引腳的簡單介紹。
    例如:
    DVDD:Digital VDD,電路中數字部分的電源。
    DVSS:Digital VSS,電路中數字部分的地。
    AVDD:Analog VDD,電路中模擬部分的正電源,代表從芯片向外供電的。
    AVSS:Analog VSS,電路中模擬部分的地。
    PVDD:Power VDD,大電流部分電路的電源。
    PVSS:Power VSS,大電流部分電路的地。
    CVDD:是內核電壓。
    除了芯片引腳,VPP、VDD、VCC也常出現在電路中。
    其中:
    VPP:是峰峰值電壓,即正(余)弦曲線中最大值和最小值的差,也就是電壓的最大值的2倍。
    VDD:器件內部的工作電壓(接電源)。
    VCC:電路的供電電壓(對于數字電路來說)。
    這里,VDD是芯片的工作電壓(通常Vcc>Vdd),VSS是接地點。而VCC與VDD的區別在于,前者是供電電壓,后者是工作電壓,通常VCC>VDD。
