過壓保護電路的作用是保護電器設備免受電源電壓超過額定范圍的損害。當電源電壓超過設定的閾值時，過壓保護電路會采取相應的措施，如切斷電源連接或?qū)㈦妷航档偷桨踩秶?，以確保電器設備的安全運行。
以下是過壓保護電路的幾個主要作用：
1. 防止設備損壞：過高的電壓可能對電器設備產生嚴重的損害，例如燒毀電路板、燒壞元件或?qū)е缕骷收?。過壓保護電路能夠偵測到電源電壓超過安全范圍，并迅速采取保護措施，以避免設備損壞。
2. 維護設備壽命：長時間在過高的電壓環境下運行，會縮短電器設備的壽命。過壓保護電路能夠及時檢測到過壓情況，并切斷電源連接，防止設備長時間在高電壓環境下運行，從而延長設備的使用壽命。
3. 防止電源線路火災：過高的電壓會導致線路過載、電線過熱，增加火災風險。過壓保護電路能夠及時檢測到過壓情況，切斷電源連接，以保護線路免受過載和過熱造成的火災風險。
4. 保護用戶安全：過高電壓的設備可能會對用戶造成電擊風險。過壓保護電路可以有效阻止過高電壓的傳遞，保護用戶免受電壓危險。
總之，過壓保護電路作為一種安全機制，能夠及時準確地識別和應對電源電壓過高的情況，保護電器設備和用戶的安全，并延長設備的壽命。
一、220V過壓保護電路圖及原理

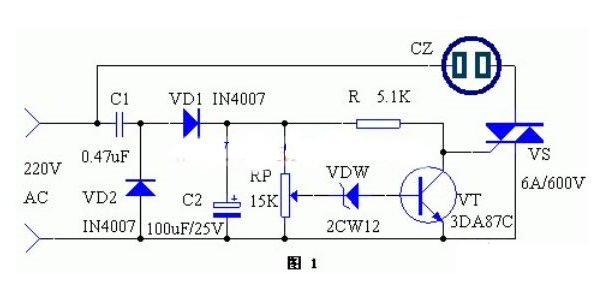

該裝置工作原理見圖，電容器C1將220V交流市電降壓限流后，由二極管VD1、 VD2整流，電容器C2擔任濾波，得到12V左右的直流電壓。當電網電壓正常時，穩壓二極管VDW不能被擊穿導通，此時三極管VT處于截止?fàn)顟B(tài)，雙向可控硅VS受到電壓觸發面導通，插在插座XS中的家電通電工作。
如果電網電壓突然升高，超過250V，此時在RP中點的電壓就導致VDW擊穿導通，VDW導通后，又使得三極管VT導通，VT導通后，其集電極—發射極的壓降很小，不足以觸發VS，又導致VS截止，因此插座XS中的家電斷電停止工作，因而起到了保護的目的。一旦電網電壓下降，VT又截止，VT的集電極電位升高，又觸發VS導通，家電得電繼續工作。
過壓保護電路的特性有哪些
過壓保護電路具有多種特性，以下是一些常見的特性：
1. 觸發閾值：過壓保護電路具有設定的觸發閾值，當輸入電壓超過該閾值時，保護電路會觸發并啟動保護機制，通常是切斷電源連接或?qū)㈦妷航档偷桨踩秶?/div>
2. 響應速度：過壓保護電路應具有快速響應的特性，能夠迅速檢測到過壓情況并采取保護措施。較快的響應速度有助于避免設備受到過壓的損害。
3. 高靈敏度：過壓保護電路應具有高靈敏度，能夠精確地監測和檢測輸入電壓的變化，并在超過設定閾值時立即啟動保護機制。
4. 可調性：一些過壓保護電路具有可調節的閾值和其他參數，以便與不同的應用需求相匹配。可調性使得電路能夠適應不同的工作條件和特定的設備要求。
5. 過壓保護重置：一些過壓保護電路具有自動重置功能，即在過壓事件解除后，保護電路會自動恢復正常工作狀態。這種特性有助于提供連續保護，并在過壓事件解除后自動恢復供電。
6. 可靠性：過壓保護電路應具有高可靠性和穩定性。它應能夠在長時間和不間斷的工作環境下保持穩定的保護功能，同時減少誤觸發或誤操作的可能性。
