在電子應用中，使用兩個PMOS管背靠背連接是常見的電路設計，其主要目的是為了提高電路的穩定性和可靠性。
那么，兩個PMOS管背靠背連接，是串聯還是并聯？事實上，兩者都是，即存在串聯和并聯兩種方式。今天我們主要帶著以下二個核心展開講解：
1. 串聯與并聯的電路設計的目的
2. 為什么不能只用一個PMOS？

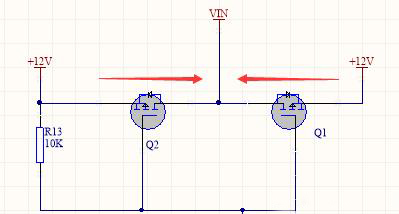

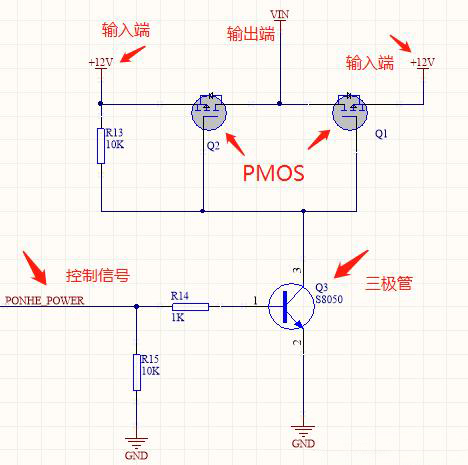

2個PMOS并聯，如圖
可以看到，當Q1和Q2（PMOS）導通時，左右兩邊+12V并聯增加電流，目的是為了提高VIN（輸出端）的帶載能力，用來給模塊供電。
在這里的兩個PMOS管用處就很清楚了：起到分流的作用，因為VIN負載電流會比較大。
在這里對電路設計解釋：
控制信號，也就是PHONE_POWER；
當它輸出高電平時，三極管Q3導通，兩個PMOS Q1和Q2導通，VIN輸出端會等于+12V；當它輸出低電平時，三極管Q3截止，兩個PMOS Q1和Q2截止，VIN輸出端會等于0V；

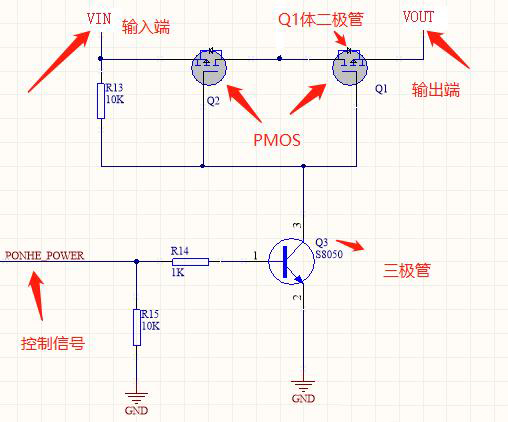

2個PMOS串聯，如圖
可以看到兩個MOS管串聯，對電路設計解釋：
控制信號，也就是PHONE_POWER；
當它輸出高電平時，三極管Q3導通，兩個PMOS Q1和Q2導通，VIN輸入端會等于VOUT輸出端；
當它輸出低電平時，三極管Q3截止，兩個PMOS Q1和Q2截止，VIN輸出端會等于0V；
當需要外接輸出端VOUT進行調試時，兩個PMOS管進行關閉，可以防止輸出端VOUT的電流串到VIN輸入端處；如果沒有Q1，即輸出端VOUT電流從Q2的體二極管串到VIN輸入端處。
原理是體二極管的反向截止特性：Q1（左正右負），Q2（左負右正）
那么，為什么不能只用一個MOS管呢？
現在我們來討論下電路設計：
假設VIN負載最大電流為1A，電路中并聯使用兩個PMOS，每個PMOS管的IDS電流就會在0.5A以上。
那么問題來了，我們能保證兩個管子都是0.5A嗎？如果一個是0.7A，一個是0.3A或者一個0.6A，一個0.4A，那其中一個管子不就 因為電流過大而發熱甚至導致燒毀?
首先會想到的是，使用兩個RDS(on)同樣的MOS管，這樣流經的電流就會一致了。
但 俗話說得好，這個世界上沒有兩片完全相同的樹葉。MOS管也一樣，兩個管子同樣會存在制造工藝的差異以及其它參數的不一致。
這時候有沒有朋友想到我們發過的一期文章？就是MOS管的均流設計。
還是和MOS管的RDS（on）有關，小編看到有朋友是這么說的。
MOS管的RDS（on）和溫度是呈正系數關系，即隨著溫度的升高，RDS（on）會增大。
由于Q1流過的電流會比Q2大，所以Q1的溫升肯定比Q2高，這時候Q1的RDS（on）會增大，RDS（on）增大后，流過Q1的電流又會變小，形成一個完整的負反饋，并實現了均流。
不過，想要更保險起見的話，建議選擇MOS管時保有余量。比如VIN的最大負載是1A，那么兩個PMOS管就可以選擇0.6~0.7A的IDS。并且最好選擇一致的型號。
這種電路設計的優點，微碧給大家簡單進行了以下整理：
1. 電流共享，避免電流過大損壞器件的風險；
2. 增加開關速度，兩個并聯能夠減小整個電路的開關時間，電阻越小，開關速度越快；
3. 降低電磁干擾，背靠背連接能夠減小開關過程中產生的電磁干擾；
4. 提高電路的可靠性，當一個PMOS管出現故障時，另一個PMOS管仍然可以繼續工作；
5. 降低成本，選擇MOS管時可以在一定程度上降低總成本。
