    穩壓二極管技術解析和應用指南

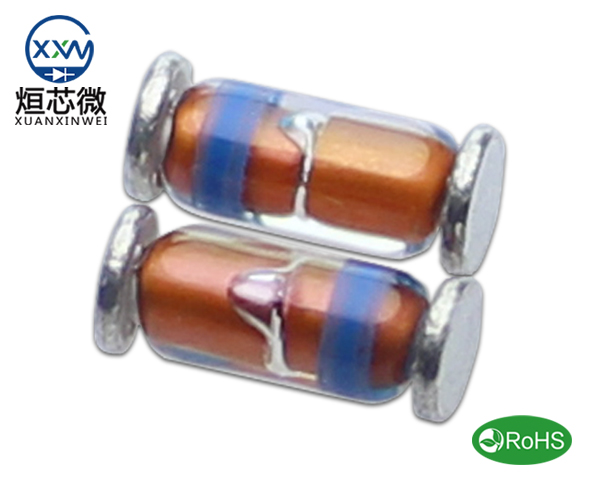

    穩壓二極管
    穩壓二極管(亦稱齊納二極管)作為半導體器件領域的重要元件,憑借其獨特的電壓穩定特性,在現代電子系統中發揮著不可替代的作用。本文將從工作原理、技術特性到工程應用進行系統闡述,為電子工程師提供專業的技術參考。
    一、器件工作原理與技術特征
    該器件基于半導體PN結的特殊反向擊穿機制實現穩壓功能,其工作模式可分為兩個典型狀態:
    正向工作模式
    當正向偏置電壓超過閾值(典型值0.6-0.7V)時,器件呈現普通二極管導通特性,此時主要用于極性保護功能。
    反向穩壓模式
    當反向偏壓達到預設擊穿電壓時,器件進入雪崩擊穿或齊納擊穿狀態,通過精確設計的摻雜濃度維持穩定壓降,此狀態下的動態阻抗特性(典型值2-50Ω)直接影響穩壓精度。
    二、核心參數體系
    工程師選型時應重點關注以下關鍵參數:
    穩壓值(Vz):標稱電壓范圍1.8V至200V,容差±1%至±20%
    功率等級:涵蓋500mW至50W的系列化規格
    溫度系數:精密器件可達±0.05%/℃
    動態阻抗(Zzt):與工作電流呈反比關系
    最大反向電流(Izm):需考慮降額設計
    三、典型應用場景
    電源基準設計
    作為LDO、開關電源的參考電壓源,配合運算放大器實現高精度穩壓(可達0.1%精度)。
    精密參考電路
    在ADC/DAC轉換系統中提供低噪聲基準,要求選擇低溫度漂移型號(如LM399等基準二極管)。
    保護電路設計
    • 瞬態電壓抑制:并聯在敏感器件端口實現過壓箝位
    • 極性反接保護:串聯在供電回路實現反向阻斷
    • ESD防護:響應速度達ns級的TVS特殊型號
    四、工程選型要點
    電壓匹配原則
    標稱Vz值應高于電路最大工作電壓10-15%,同時考慮溫度漂移帶來的偏差。
    功率計算規范
    遵循Pd≥(Vin_max - Vz)×Iz_max公式,并保留30%設計余量。
    動態特性要求
    高頻應用需選擇低結電容型號(<100pF),電源濾波場合建議配合π型濾波網絡。
    五、安裝規范與可靠性保障
    極性確認
    采用色環標識或封裝缺口確保正確安裝方向,反接將導致永久性損壞。
    熱管理方案
    • 1W以上器件必須配置散熱器
    • PCB布局需預留≥3mm空氣對流通道
    • 高溫環境建議采用銅基板散熱設計
    系統級保護
    在感性負載場合并聯續流二極管,配合自恢復保險絲形成雙重保護機制。工業環境建議增加RC緩沖電路以抑制瞬態尖峰。
    六、前沿技術發展
    新型埋層齊納結構將溫度系數優化至±5ppm/℃,而SOT-923等微型封裝(0.6×0.3mm)為可穿戴設備提供了高密度解決方案。第三代寬禁帶材料(SiC/GaN)穩壓器件已實現200℃以上工作溫度能力。
    本技術文檔可作為電路設計時的選型依據,實際應用中建議參考器件手冊進行精確參數計算,并在原型階段進行溫度循環測試驗證系統可靠性。
