MOSFET 的穩定工作對于其開關性能至關重要。作為 MOSFET 的輔助元件，柵極下拉電阻在實際電路設計中發揮著重要作用，特別是在防止故障和提高開關性能方面。以下是詳細分析：
一、柵極下拉電阻器的基本原理
柵極下拉電阻器主要由連接在 MOSFET 柵極與源極之間的電阻構成，其主要作用是為 MOSFET 的柵極電荷提供放電通路。當 MOSFET 的驅動信號消失時，殘余電壓可能導致柵極維持高電壓，這會使 MOSFET 半導通或出現故障。下拉電阻可以釋放柵極上的任何殘余電荷，并快速將其電壓降低至地電位，從而確保 MOSFET 在需要時可以完全關斷。
二、柵極下拉電阻的功能
防止故障 ：MOSFET 的柵極是一個高輸入阻抗端，容易因外部干擾或靜電積累而意外施加電壓。該電壓可能導致 MOSFET 無法正確導通，進而引發電路故障或損壞。柵極下拉電阻可以有效消除這些噪聲電壓，使柵極保持在穩定的低電平，避免發生故障。
提高開關性能 ：在電路中，MOSFET 開通和關斷的速度直接影響電路的效率。特別是在高頻工作環境中，柵極電壓的快速變化對于高效開關至關重要。下拉電阻能夠快速釋放柵極電荷，減少關斷時間，從而提高 MOSFET 的開關速度并降低開關損耗。
保護器件穩定性 ：當柵極電壓因米勒效應而波動時，如果柵極下拉電阻不足以快速釋放電荷，MOSFET 可能在關斷狀態下反復導通。下拉電阻可以有效抑制米勒效應對柵極電壓的影響，從而保護 MOSFET 的穩定性。
減少靜電積聚 ：在某些高阻抗應用場景中，靜電積聚可能導致柵極電壓超過閾值電壓，進而引起 MOSFET 意外導通。柵極下拉電阻可以顯著降低靜電損壞的風險，提高電路的可靠性。
三、柵極下拉電阻選擇要點
在實際應用中，選擇正確的柵極下拉電阻值對于保證其功能的有效性至關重要。
如果電阻過高，柵極壓降可能會過于緩慢，從而影響 MOSFET 的關斷速度。這在高頻電路中尤為明顯，因為緩慢的關斷速度會導致開關損耗增加，降低電路效率。
如果電阻過低，會增加電路的功耗，進而影響整體效率。特別是在低頻電路中，過小的電阻值可能導致不必要的能量浪費。
一般來說，應根據電路的工作頻率、驅動信號特性和 MOSFET 規格仔細考慮電阻范圍。例如，在高頻電路中，通常選擇較小的電阻值來加速柵極壓降；而在低頻電路中，可以選擇稍大的電阻值，以平衡功耗和性能。
四、結論
MOSFET 的穩定工作對于其開關性能至關重要。作為 MOSFET 的輔助元件，柵極下拉電阻在實際電路設計中發揮著重要作用，特別是在防止故障和提高開關性能方面。該電阻不僅可以防止誤動作，提高開關性能，還可以有效保護器件的穩定性，不僅提高了電路的可靠性，還優化了整體性能，從而實現高效運行。
在實際應用中，設計人員應充分認識到柵極下拉電阻的重要性，并根據具體電路需求合理選擇電阻值。通過合理設計和優化，可以充分發揮 MOSFET 的性能潛力，確保電路的穩定和高效運行。

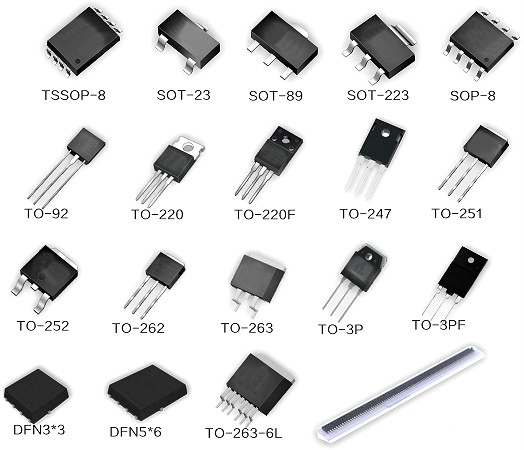

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
