    推挽輸出是什么,推挽輸出電路詳解
    推挽輸出電路解析
    推挽輸出電路是一種常見的電子電路設計,它通過一對參數匹配的功率三極管或 MOSFET 管來實現高效的電平輸出。在高電平控制信號作用下,上側管子導通,電流路徑為從電源經上側管子流向負載;而當控制信號切換至低電平時,下側管子導通,電流則從負載經下側管子流向地端。這種一推一拉的工作模式賦予了推挽輸出電路能夠獨立產生高低電平的特性,使其在大功率輸出場景中具有顯著優勢,可滿足多種設備的驅動需求。
    推挽輸出電路架構

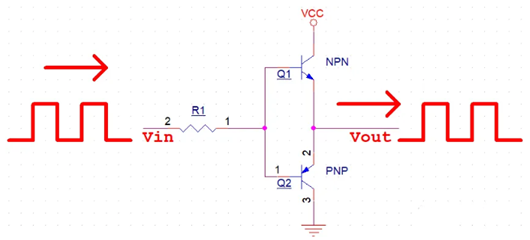

    推挽輸出電路架構主要由兩個 MOS 管或者三極管構成,這兩個管子始終保持互補的工作狀態,即一個處于導通狀態,另一個則處于截止狀態。
    推挽輸出
    具體來說:

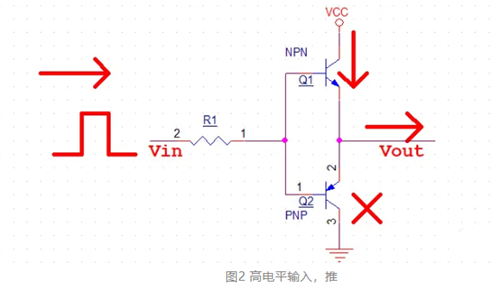

    當輸入信號為高電平時,觸發 “推” 的動作,此時上管 Q1 導通,下管 Q2 處于截止狀態,電流從電源 VCC 出發,經由導通的上管 Q1 流向輸出端 Vout,為負載提供高電平信號。
    推挽輸出

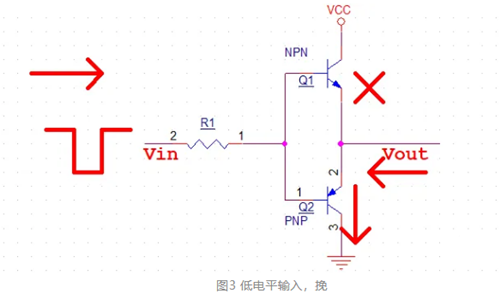

    當輸入信號切換為低電平時,進入 “挽” 的階段,上管 Q1 截止,下管 Q2 導通,電流從輸出端 Vout 流出,經由下管 Q2 返回地 GND,從而在輸出端形成低電平信號。
    推挽輸出
    推挽電路優勢與應用場景
    推挽電路最突出的優勢在于其能夠顯著增強輸入信號的驅動能力,這得益于其獨特的電路設計和工作原理。具體應用場景豐富多樣:
    LED 照明驅動 :在 LED 照明系統中,推挽輸出模式可直接控制 LED 燈的亮滅。憑借其出色的電流輸出能力,能夠穩定地為 LED 提供所需的驅動電流,確保 LED 燈正常發光,且亮度穩定可控,廣泛應用于各類指示燈、照明燈具等領域。
    繼電器控制 :對于電磁繼電器,需要一定的電壓和電流來驅動其線圈,使其切換觸點狀態,從而實現對較大功率設備的控制。推挽輸出電路能夠輸出足夠的電壓和電流,滿足繼電器線圈的驅動需求,可靠地控制繼電器的吸合與釋放,在自動化控制系統和電氣設備中發揮著關鍵作用。
    小型直流電機驅動 :在一些小型直流電機的應用場景中,如玩具電機、小型風扇電機等,推挽模式可以有效地控制電機的啟動和停止。通過調節輸入信號,利用推挽電路輸出的高低電平變化,使得電機能夠在不同工作狀態之間切換,實現對電機運轉的精準控制,具有控制簡單、成本低等優點。
    數字芯片引腳控制 :許多數字芯片的控制引腳,如 ADC(模數轉換器)、DAC(數模轉換器)、觸發器、鎖存器以及三極管控制引腳等,需要穩定的高低電平信號來進行邏輯控制。推挽輸出模式能夠提供確定的高低電平,直接對這些數字芯片的引腳進行控制,確保數字芯片按照預定的邏輯正常工作,保障整個數字電路系統的穩定運行。
    通用數字輸出接口 :在各類電子設備和自動化控制系統中,推挽模式適用于通用的數字輸出場景。它無需外部復雜電路輔助,即可穩定地輸出高低電平信號,可直接與各種數字輸入設備或接口相連,如 PLC(可編程邏輯控制器)、單片機等,實現數字信號的傳輸和控制,具有廣泛的適用性和通用性。
