電吹風電路原理與功能解析
一、電吹風電路概述
本文介紹的典型電吹風電路包含三個核心元件：風散電動機M、加熱器EH和雙刀四擲轉換開關S1，以及過熱保護器S2，實現多種吹風模式及過熱保護功能。
二、各模式工作原理
（一）關閉模式
將開關S1撥至“2”擋位，整流電路與加熱器電路均無法接通，整機電吹風處于關閉狀態，無任何風吹出。
（二）冷風模式
當開關S1撥到“1”的位置，加熱器電路未被接通，加熱器EH不工作。但通過S1-1的①腳，接通了整流電路。市電電壓經電阻R限流后，通過由VD1～VD4組成的橋式整流電路整流，為電動機M供電，使其旋轉，吹出冷風。
（三）低溫模式
將開關S1撥至“4”擋位，一路電流通過S1-2的④腳和二極管VD5接通加熱器電路。VD5對市電電壓進行半波整流，使加熱器EH以半功率加熱；另一路通過S1-1的④、③腳接通整流電路，電動機M旋轉，此時電吹風吹出溫度較低的熱風。
（四）高溫模式
開關S1撥到“3”的位置時，一路電流通過S1-2的④、③腳接通加熱器電路，市電電壓經S2和S1-2為加熱器EH供電，EH全功率加熱；另一路接通整流電路，電動機M旋轉，電吹風吹出溫度較高的熱風。
三、過熱保護電路
新型電吹風配備過熱保護電路，核心部件為過熱保護器S2。正常情況下，電機旋轉，加熱器產生的熱量在正常范圍，S2觸點閉合。若電機異?；虿晦D(zhuǎn)，導致加熱器溫度升高，S2檢測到后，內部金屬片變形，觸點斷開，切斷加熱器供電，實現過熱保護。
四、吹風檔位控制
（一）S1吹風檔位控制

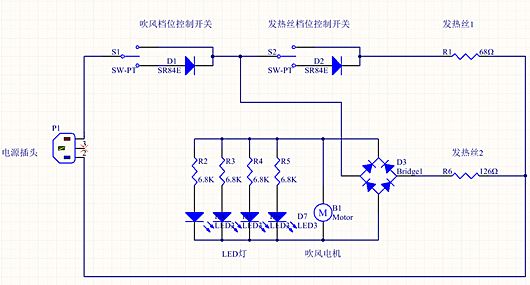

當S1吹風檔位打到下面，S2不開啟時，220V電壓經D1半波整流，整流后的半波電流依次流過D3、電機B1、LED，再經R6發熱絲，最后回流到P1電源座子。若S1吹風檔位打到上面，S2不開啟，電流路徑與前述類似，但不經過D1。由于S1向下時電流經過D1半波整流，B1、LED、R6的功率消耗約為S1向上時的一半，因此風速、LED亮度和發熱量都較小。只要B1轉動，R6就會通電發熱，所以電吹風工作時必然伴隨加熱，無法吹冷風。
（二）S2發熱檔位控制
S2控制R1發熱絲的檔位，R1的發熱量由電流是否經過D2二極管決定，D1也影響R1的發熱量。只有S1開啟，S2才能得電工作。S1關閉時，無論S2如何操作，R1都不會發熱，這既確保了風機轉動時R1發熱才有意義，又防止R1因無法及時散熱而燒毀。
當S1向下?lián)艽a處于小風速模式時，到達S2的電流已通過D1半波整流。無論D2向上還是向下?lián)軇樱琑1的發熱功率都較小且基本一致，起到保護作用，限制小風速時R1的發熱量。
S1向上撥碼處于大風速模式時，S2的上下?lián)艽a操作才能改變R1的發熱情況。S2向上撥碼，R1發熱溫度高；S2向下?lián)艽a，電流經D2半波整流，R1發熱溫度降低。此設計確保只有吹風時R1發熱，且大風速時R1才能高溫發熱，保障發熱絲的散熱安全。
